گیج اختلاف فشار چیست و چطور انتخاب شود؟

گیج اختلاف فشار چیست؟

گیج اختلاف فشار، یا گیج دیفرانسیلی، اختلاف دو نقطه را در محل نشان می‌دهد. هر دو نقطه به خود تجهیز وصل می‌شوند و عنصر اندازه‌گیری همین فاصله را به عقربه تبدیل می‌کند. عدد صفحه فشار مطلق نیست و فشار نسبت به جو هم نیست. فقط می‌گوید سمت پرفشارتر چقدر از سمت دیگر جلوتر است.

اگر سؤال فشار یک مخزن باشد، گیج تک‌اتصال کافی است. اگر سؤال افت بین دو سمت فیلتر، صافی یا مبدل باشد، گیج اختلاف فشار مناسب است، چون هر دو سمت را هم‌زمان می‌بیند و دو قرائت جدا کم نمی‌شوند.

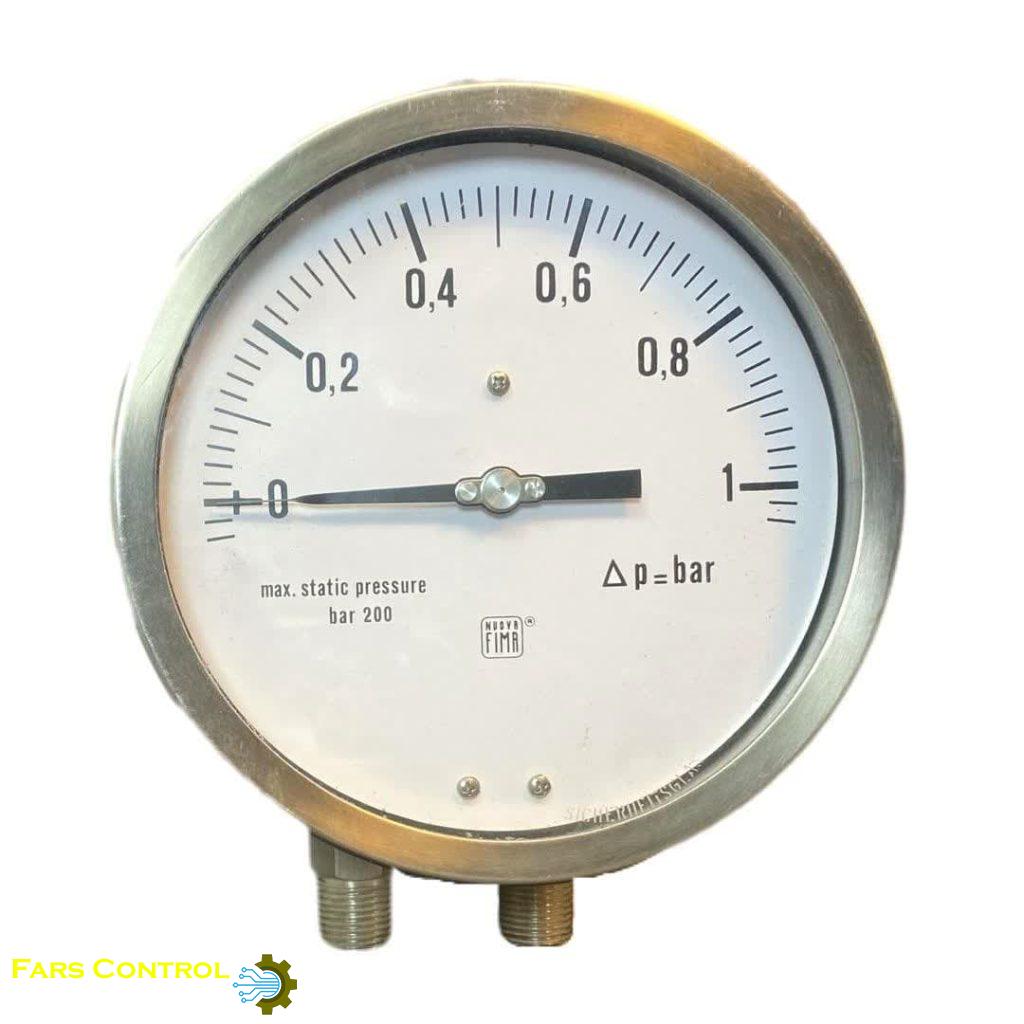

در صفحه محصول نووا فیما MD13 قطر صفحه ۱۶ سانتی‌متر و رنج ۰ تا ۱ بار نوشته شده است. روی عکس همان مدل، مقیاس Δp بر حسب بار کنار حداکثر فشار استاتیک دیده می‌شود. این دو یکی نیستند: اولی حرکت عقربه است و دومی تحمل بدنه وقتی هر دو سمت تحت فشار خط‌اند. عددهای این مدل را برای خط دیگر کپی نکنید.

در این عکس دو اتصال رزوه زیر صفحه دیده می‌شود. یکی به نقطه فشار بالاتر می‌رود و دیگری به نقطه فشار پایین‌تر. گیج معمولی چنین جفتی ندارد، چون دو نقطه را با هم مقایسه نمی‌کند.

عدد روی صفحه اختلاف کدام دو نقطه است؟

اول دو نقطه را نام ببرید: دو طرف فیلتر، دو سر مبدل، یا دو انشعاب. گیج بالادست را خودش تشخیص نمی‌دهد. اگر شیلنگ‌ها جابه‌جا بسته شوند، علامت اختلاف برعکس می‌شود یا عقربه به صفر می‌چسبد و مسیر تمیز به‌نظر می‌رسد.

اختلاف با فشار خط یکی نیست. هر دو سمت می‌توانند پرفشار باشند و عقربه نزدیک ابتدای مقیاس بماند، در حالی که بدنه فشار خط را تحمل می‌کند. روی عکس فروشگاه این دو با max. static pressure و Δp از هم جدا شده‌اند.

واحد را از روی خود کالا بخوانید. در عکس این مدل واحد اختلاف بار است و مدل دیگر ممکن است فرق کند. تبدیل ذهنی وسط شیفت خطا می‌سازد.

این وسیله با گیج فشار معمولی یکی است؟

نه. گیج معمولی یک نقطه را نشان می‌دهد، معمولاً نسبت به هوای اطراف، و بعضی مدل‌ها فشار مطلق را با مرجع بسته نشان می‌دهند. یک اتصال کافی است و از نقطه دوم خبری نیست. دو گیج معمولی دو داستان جدا می‌گویند و اختلاف را باید خودتان کم کنید.

این کم کردن جایگزین نیست. دو عقربه هم‌زمان خوانده نمی‌شوند و خطای هر صفحه جداست. اگر انشعاب یکی گرفته باشد، عدد دیگر اختلاف واقعی فیلتر نیست. گیج اختلاف فشار هر دو سمت را به یک عنصر می‌دهد. برای سطح فشار خط، گیج معمولی همچنان ممکن است لازم باشد.

ظاهر گرد و عقربه‌ای بودن هم ملاک نیست. فرق در تعداد اتصال و در معنای درجه است. اگر در عنوان یا مشخصات، اختلاف فشار یا دو اتصال فرآیندی نیامده باشد، فرض درست این است که با گیج معمولی روبه‌رو هستید.

مقایسه مدل‌های دسته گیج فشار صفحه گیج اختلاف فشار MD13

گرفتگی فیلتر روی گیج اختلاف فشار چطور دیده می‌شود؟

فیلتر راه عبور را کم‌کم تنگ می‌کند و سیال برای رد شدن اختلاف بیشتری بین دو سمت می‌سازد. با یک اتصال قبل و یک اتصال بعد، همین زیاد شدن روی یک عقربه دیده می‌شود. رشد درجه نسبت به روز نو بودن فیلتر، اگر اتصال درست و جریان مشابه باشد، نشانه جمع شدن آلودگی است.

حد تعویض را سازنده فیلتر یا دستورالعمل همان خط تعیین می‌کند. آستانه واحدی برای همه فیلترها نیست و اینجا عدد آماده نوشته نمی‌شود. درجه حالت تمیز را مبنا بگذارید.

دبی خیلی کم اختلاف را کوچک نشان می‌دهد، حتی اگر فیلتر گرفته باشد. کنارگذر باز جریان را دور می‌زند. گرفتگی بعد از فیلتر اختلاف را بالا می‌برد بی‌آنکه بستر مقصر باشد. پس بالا رفتن عقربه به‌تنهایی فرمان تعویض نیست و مدل مکانیکی آلارم نمی‌فرستد، مگر آنکه کنتاکت یا سیگنال در مشخصات باشد.

اگر سیگنال الکتریکی نباشد ترانسمیتر حساب می‌شود؟

نه. نام اختلاف فشار کالا را ترانسمیتر نمی‌کند. ترانسمیتر مقدار را به سیگنالی تبدیل می‌کند که تا PLC برود و شکل رایج آن جریان ۴ تا ۲۰ میلی‌آمپر است. گیج مکانیکی تا وقتی خروجی در مشخصات نباشد فقط عقربه دارد. نبودن سیم خرابی نیست.

سنسور خام خروجی ضعیفی دارد که غالباً برای کابل بلند و کارت جریان مناسب نیست. مرز این واژه‌ها در مقاله فرق گیج فشار، سنسور فشار و ترانسمیتر آمده است. دیدن اختلاف کنار فیلتر با گیج انجام می‌شود. ثبت منحنی یا اینترلاک پیوسته به خروجی قابل انتقال نیاز دارد.

کنتاکت حدی حالت میانی است. می‌گوید از یک آستانه گذشته‌اید یا نه، ولی اختلاف دقیق را به شکل پیوسته نمی‌فرستد و جای ترانسمیتر را نمی‌گیرد. اگر برگه فقط قطر صفحه، اتصال و رنج مکانیکی را گفته باشد، فرض را بر نمایش محلی بگذارید.

نمای جانبی MD13 بدنه، پیچ‌های مجموعه اندازه‌گیری و پایه را نشان می‌دهد. این عکس تکیه گاه مکانیکی را روشن می‌کند، ولی سیگنال الکتریکی را ثابت نمی‌کند. ترانسمیتر بودن را از مشخصات خروجی بخوانید، نه از شکل بدنه.

برای انتخاب کدام پرسش‌ها را باید از روی خط جواب داد؟

انتخاب از داده همان خط شروع می‌شود، نه از بازه کلی. دو نقطه و نوع سیال را مشخص کنید و اختلافی را بگویید که عقربه را در بخش خوانای صفحه نگه دارد. مقیاس خیلی بزرگ گرفتگی را دیر نشان می‌دهد و مقیاس خیلی کوچک زود به انتها می‌رسد. اینجا بازه عمومی پیشنهاد نمی‌شود.

فشار استاتیک را جدا از اختلاف بپرسید. بعد جنس قطعات در تماس با سیال، رزوه و قطر صفحه. لرزش تعیین می‌کند محفظه خشک باشد یا روغنی. مایع قاب با سیال فرآیند یکی نمی‌شود. جزئیات در راهنمای گیج فشار خشک یا روغنی است و اختلافی بودن دلیل روغنی بودن نیست.

این گیج فلومتر نیست. افت دو سر اوریفیس می‌تواند پایه محاسبه دبی باشد، اما عقربه تا وقتی صفحه مخصوص همان المان نباشد دبی را نمی‌گوید. برای اندازه‌گیری جریان مقاله فلومتر چیست و چطور انتخاب شود را ببینید.

جدول انتخاب چه چیزی را کنار هم می‌گذارد؟

جدول جای عدد آماده نیست. هر ردیف پرسشی است که بی‌جواب ماندنش یا صفحه را ناخوانا می‌کند، یا بدنه را برای فشار خط کم می‌آورد، یا خروجی را با کار تابلو یکی نمی‌کند. جواب را از فرآیند و از برگه همان مدل بیاورید.

دو اتصال را موقع نصب چطور باید جدی گرفت؟

هر سمت باید به نقطه درست برسد و لوله بین خط و گیج نباید خودش افت بسازد. هوای گیرکرده در مایع، یا مایع جمع‌شده در مسیر گاز، درجه را ناپایدار می‌کند. شیر را آرام باز کنید. ضربه فشار به عنصر آسیب می‌زند، حتی اگر رنج اختلاف کوچک باشد.

بالادست فیلتر به سمت پرفشار وصل می‌شود. بعد از راه‌اندازی جهت حرکت عقربه را با وضعیت معلوم خط چک کنید. وزن تجهیز را به رزوه آویزان نکنید. محفظه روغنی را با راهنمای خشک یا روغنی انتخاب کنید.

در نمای نزدیک، صفر و پایان مقیاس و نوشته اختلاف فشار بر حسب بار متعلق به همین مدل است. از روی این عکس برای خط خودتان رنج انتخاب نکنید. درجه را هم عمود بر صفحه بخوانید تا خطای دید، به‌خصوص نزدیک انتهای مقیاس، عدد را جابه‌جا نکند.

چه وقت دیدن عقربه دیگر کافی نیست؟

دیدن محلی وقتی کافی است که کسی نزدیک صفحه باشد و حد را بداند. اگر نقطه دور است یا روند چند روز باید بماند، حافظه اپراتور جای ثبت نیست. آن‌وقت به سیگنال قابل انتقال نیاز است که با کارت تابلو بخواند، نه به گیج دیگری از همان نوع.

کنتاکت فقط عبور از آستانه را خبر می‌دهد و عدد پیوسته نیست. برای دیدن اختلاف، گیج اختلاف فشار بخواهید نه دو گیج معمولی. حد فیلتر را از سازنده همان فیلتر بگیرید و برای PLC فقط مدل دارای سیگنال نوشته‌شده را بپذیرید. MD13 با صفحه ۱۶ سانتی‌متر و رنج ۰ تا ۱ بار نمونه موجود است، نه الگوی همه خط‌ها.

پرسش‌های کوتاه

گیج اختلاف فشار چه عددی را نشان می‌دهد؟

اختلاف فشار بین دو نقطه‌ای که به دو اتصال آن وصل شده‌اند. این عدد فشار هیچ‌کدام از دو نقطه نسبت به هوای آزاد نیست و فشار مطلق هم نیست. عقربه فقط می‌گوید سمت پرفشارتر چقدر از سمت کم‌فشارتر بیشتر است.

آیا گیج اختلاف فشار همان گیج معمولی است؟

نه. گیج معمولی یک اتصال دارد و فشار یک نقطه را نشان می‌دهد. گیج اختلاف فشار دو اتصال دارد و فاصله فشار همان دو نقطه را روی یک صفحه می‌آورد. کم کردن قرائت دو گیج معمولی جایگزین این وسیله نیست، چون دو خطا و دو لحظه خواندن با هم جمع می‌شوند.

گرفتگی فیلتر را با این گیج چطور می‌فهمیم؟

یک اتصال قبل از فیلتر و اتصال دیگر بعد از آن قرار می‌گیرد. با تنگ شدن مسیر، اختلاف دو سمت زیاد می‌شود و عقربه بالا می‌رود. حد تعویض را سازنده فیلتر یا دستورالعمل همان خط تعیین می‌کند و یک آستانه ثابت برای همه فیلترها وجود ندارد. درجه زمان تمیز بودن را مبنا بگذارید.

گیج اختلاف فشار بدون سیگنال ترانسمیتر است؟

نه. تا وقتی خروجی الکتریکی در مشخصات نباشد، گیج اختلاف فشار فقط عدد را در محل نشان می‌دهد و ترانسمیتر حساب نمی‌شود. نبودن سیم به معنی خرابی نیست. اگر PLC باید همان اختلاف را ثبت کند، تجهیزی لازم است که سیگنال قابل انتقال داشته باشد.
