شیر زاویه دار یا انگل ولو

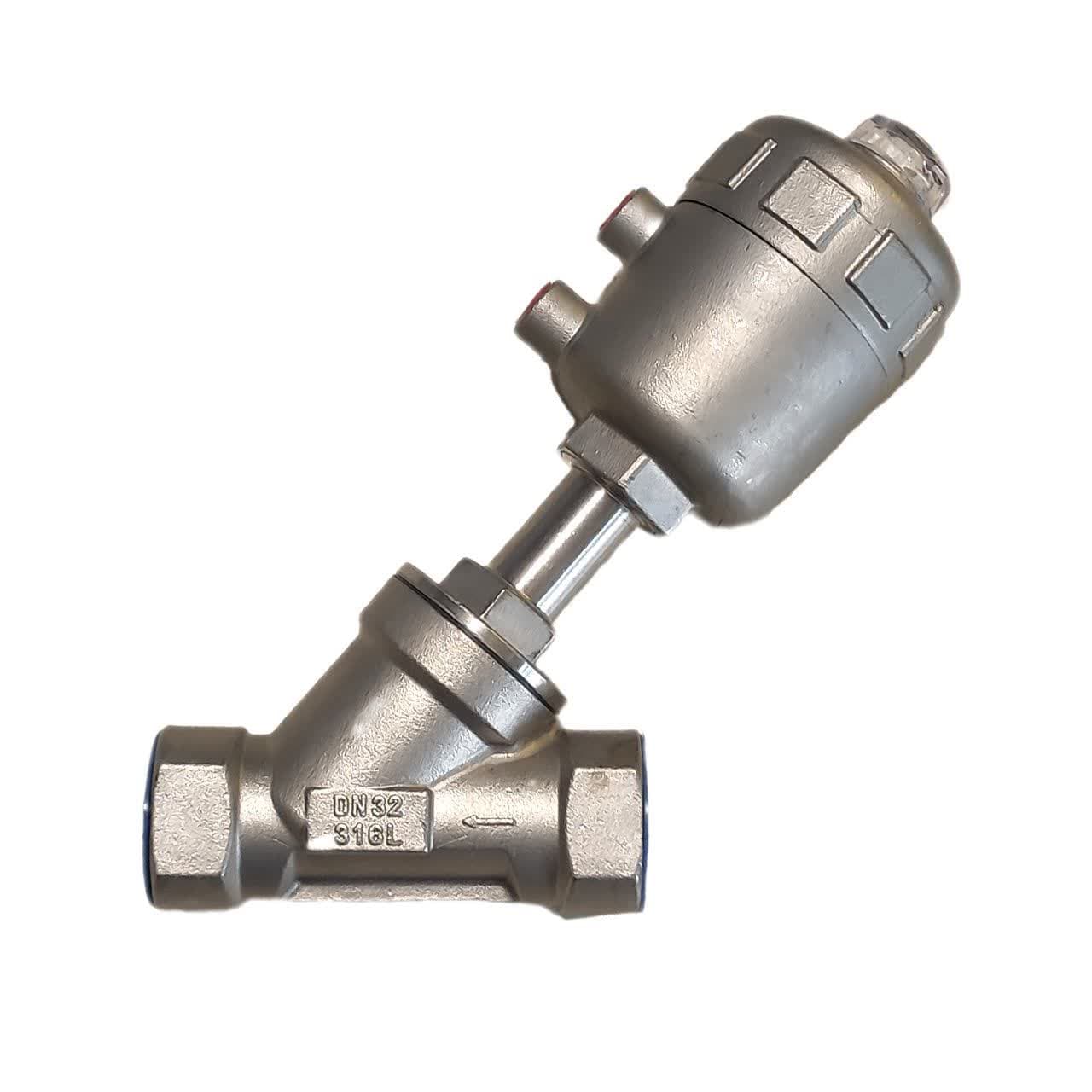

انگل ولو سری استیل سایز 1/4-1 اینچ یک شیر پیستونی زاویه ای می باشد که بدنه آن به شکل y می باشد.این شیر پیستونی در سه مدل انگل ولو پنوماتیک و انگل ولو برقی و دستی تولید می شود.انگل ولو در جنس های مختلف فولاد و استیل و برنزی با دو نوع اتصال دنده ای و فلنجی تولید می شود.
انواع انگل ولو ها:
به طور کلی، انگل ولو ها می توانند بر اساس جنس و نوع اتصال به سیستم، تقسیم بندی شوند. در ادامه دسته بندی انگل ولو ها را بر اساس جنس آنها بیان میشود.
استیلی: این نوع انگل ولو از جنس استیل می باشد و برای مقاومت در برابر خوردگی و حرارت بالا بکار می رود
برنزی: انگل ولو برنزی شامل انگل ولو هایی است که از جنس برنز ساخته شده اند و برای مقاومت در برابر خوردگی و محیطهای مرطوب مناسب هستند.
فولادی: این نوع از جنس فولاد می باشد و برای قدرت و مقاومت در محیطهای سخت و صنعتی درست می شوند.
درباره نوع اتصال به سیستم، انگل ولو ها می توانند به دو دسته انگل ولو رزوه ای و انگل ولو فلنچی تقسیم شوند. انگل ولو رزوه ای به طور مستقیم بر روی لوله یا سیستم نصب می شود، در حالی که انگل ولو فلنچی با استفاده از فلنج (به عنوان اتصال بین لوله ها) نصب می شود.
قیمت انگل ولو:
قیمت انگل ولو پنوماتیک بستگی به عواملی مانند جنس بدنه انگل ولو، جنس اکچویتور (سیلندر پنوماتیک)، سایز و نوع اتصال دارد.
معمولاً انگل ولو هایی با بدنه استیل، برنزی یا فولادی قیمت بالاتری نسبت به انگل ولو های با بدنه از جنس های دیگر دارند. همچنین، اگر اکچویتور انگل ولو از جنس استیل یا فولاد باشد، قیمت آن بیشتر از اکچویتور های برنزی یا آلومینیومی است.
سایز انگل ولو نیز تأثیر زیادی بر قیمت دارد. انگل ولو های بزرگتر و با ظرفیت بیشتر قیمت بالاتری نسبت به انگل ولو های کوچکتر دارند.
همچنین، نوع اتصال انگل ولو نیز می تواند قیمت را تحت تأثیر قرار دهد. انگل ولو های با اتصال فلنجی (flanged) معمولاً قیمت بالاتری نسبت به انگل ولو های با اتصال رزوه ای (threaded) دارند.
اجزای انگل ولو:
انگل ولو پنوماتیک شامل اجزای زیر است:
بدنه (Body) :
بادی انگل ولو پنوماتیک بستری است که سایر اجزا روی آن نصب میشوند. بادی معمولاً از جنس فلزی مانند استیل، برنز یا آلومینیوم درست میشود.
پیستون (Piston) :
پیستون یک قطعه ی متحرک است که درون بادی قرار دارد و توسط نیروی بادی که از سیلندر پنوماتیک (اکچویتور) به آن وارد میشود، حرکت میکند.
استم (Stem) :
شافت یا استم، قسمتی است که پلاگ را به پیستون متصل میکند. استم در حین حرکت پیستون، پلاگ را به صورت اپن یا کلوز میکند.
پلاگ (Plug) :
دیسک یا پلاگ، قسمتی است که توسط استم به پیستون متصل میشود. پلاگ در حین حرکت پیستون، سوراخ ورودی و خروجی را مسدود یا باز میکند و در نتیجه جریان سیال را کنترل میکند.
فنر (Spring) :
در انگل ولو پنوماتیک فنر برای باز کردن پلاگ و بستن آن در صورت قطع برق یا قطع نیروی باد استفاده میشود. فنر فشار نیروی بسته کننده را در انگل ولو ایجاد میکند.
سیلندر پنوماتیک (Pneumatic Cylinder) :
سیلندر پنوماتیک یا اکچویتور، منبع نیروی بادی است که پیستون را حرکت میدهد. این سیلندر شامل یک کانال ورودی و خروجی برای نیروی باد است که توسط کنترلر پنوماتیک کنترل میشود.
اتصالات:
اتصالات مورد نیاز برای اتصال انگل ولو به سیستم شامل فلنج، سوکت و اتصالات لولهای است.
تمامی این اجزا با همکاری و هماهنگی در کنترل جریان سیال در انگل ولو پنوماتیک نقش دارند.
ساخت و طراحی انگل ولو
ولوهای نشیمنگاه زاویه ای دارای ساختی قوی مشابه با “ولوهای دریچه ای” می باشند ، با این تفاوت که از پیستونی استفاده می کنند که ولو نشیمنگاه زاویه ای را با یک فنر به کار می اندازد.
یک plug به انتهای پیستونی متصل می شود که بر روی نشیمنگاه هایی از جنس PTFE یا پلی تترا فلوئورو اتیلن قرار داده شده است ، بنابراین ماکزیمم سرعت جریان را ارائه می دهد.
این ولوها در حالت طبیعی ممکن است بسته ( NC) ، باز(NO) یا دوکاره باشند.
عملگر پیستونی با پورت های رزوه ای یا با پورت های NAMUR همراه است که امکان نصب مستقیم ولوهای سلنوئیدی سبک NAMUR را فراهم می کند.
اغلب راس اکچویتور می تواند 360 درجه چرخانده شود تا امکان موقعیت مطلوب هوا و خطوط الکتریکی در مکان های تنگ را فراهم کند.
به طور کلی بادی ولو از برنج یا”استینلس استیل” درست می شود.انواع اتصالات شامل تریدی ،کلمپی یا”جوشی” هستند.
به طور معمول یک نشانگر بصری در قسمت بالای پیستون نشان می دهد که آیا ولو اپن یا کلوز است.
