ترانس جرقه الکترونیکی شکوه مدل EBI | ولتاژ 15KV | دو وایره

ترانس جرقه الکترونیکی Shokouh مدل EBI یکی از تجهیزات اصلی سیستم‌های احتراق در مشعل‌های گازی و گازوئیلی است. این دستگاه با تبدیل ولتاژ 230 ولت شهری به ولتاژ بسیار بالای 15 کیلوولت، امکان ایجاد جرقه مطمئن و پایدار برای راه‌اندازی مشعل را فراهم می‌کند.

این مدل ساخت ایران بوده و مطابق با استانداردهای رایج سیستم‌های احتراق صنعتی طراحی شده است.

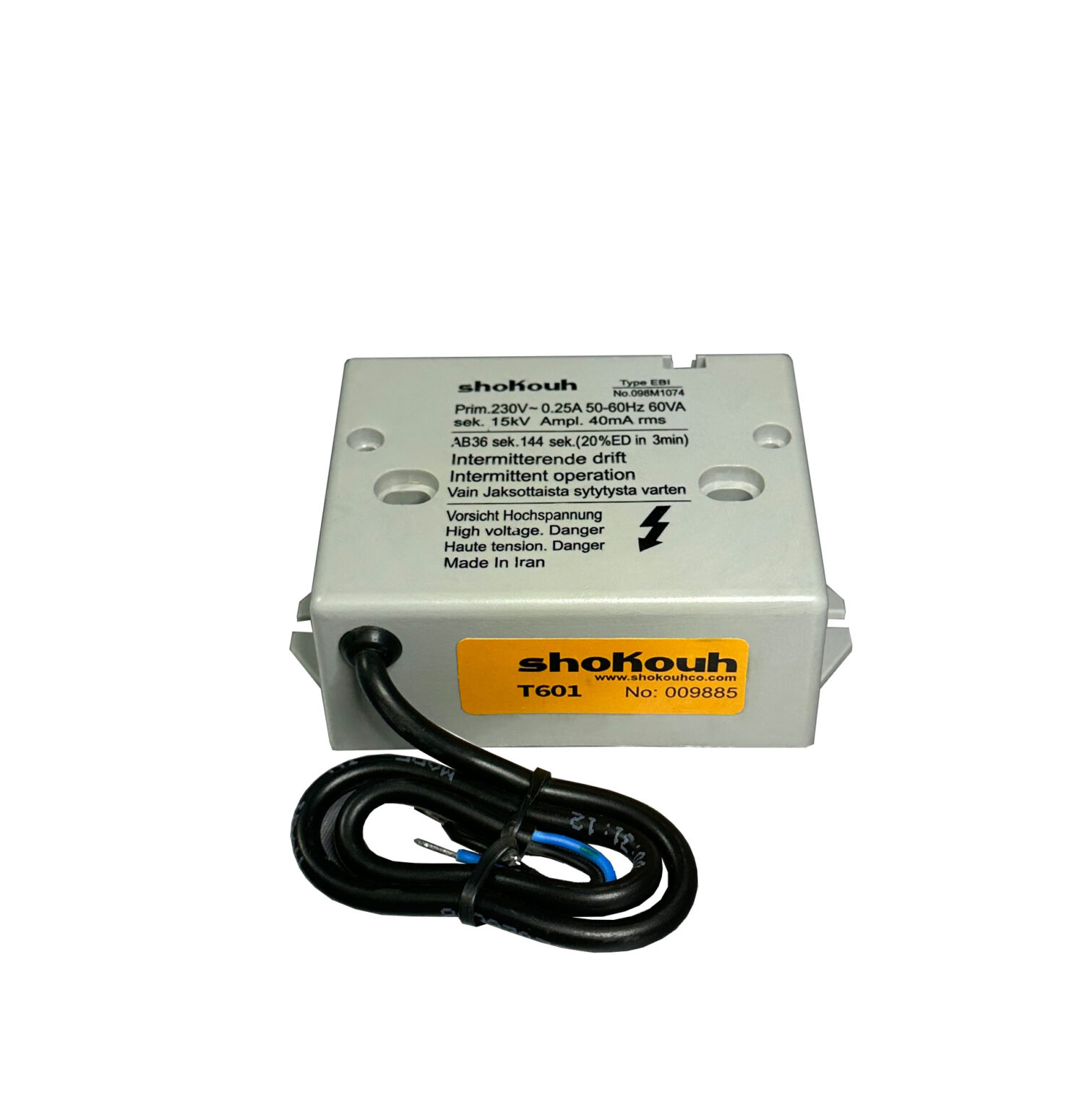

مشخصات فنی ترانس جرقه شکوه مدل EBI

بر اساس اطلاعات درج‌شده روی بدنه دستگاه:

برند: Shokouh (شکوه)

مدل: Type EBI

ولتاژ ورودی (Primary): 230V AC

فرکانس کاری: 50–60Hz

جریان ورودی: 0.25A

توان مصرفی: 60VA

ولتاژ خروجی (Secondary): 15KV

جریان خروجی: 40mA RMS

نوع عملکرد: Intermittent Operation (کارکرد تناوبی)

درصد کار مجاز: 20% ED در 3 دقیقه

ساخت: ایران

عملکرد ترانس جرقه دو وایره

این ترانس از نوع دو وایره (Two Wire Output) می‌باشد. به این معنا که خروجی ولتاژ بالا از دو ترمینال مجزا تأمین می‌شود و جرقه بین دو الکترود ایجاد می‌گردد.

مکانیزم عملکرد به صورت زیر است:

دریافت برق 230 ولت AC از شبکه

افزایش ولتاژ توسط مدار داخلی الکترونیکی

تولید ولتاژ 15 کیلوولت در خروجی

ایجاد قوس الکتریکی بین الکترودهای جرقه‌زن

اشتعال مخلوط هوا و سوخت در مشعل

این فرآیند باعث راه‌اندازی سریع و ایمن سیستم احتراق می‌شود.

مفهوم Intermittent Operation (کارکرد تناوبی)

بر اساس درج روی بدنه دستگاه:

20% ED in 3min

این عبارت به این معناست که ترانس در هر بازه 3 دقیقه‌ای، تنها 20 درصد زمان مجاز به کار مداوم است. یعنی:

در 3 دقیقه → حدود 36 ثانیه مجاز به کار پیوسته
سپس باید زمان استراحت داشته باشد.

این ویژگی نشان می‌دهد دستگاه مخصوص جرقه‌زنی اولیه بوده و برای کار دائم طراحی نشده است.

کاربردهای ترانس جرقه شکوه EBI

این مدل در تجهیزات زیر استفاده می‌شود:

مشعل‌های گازی صنعتی

مشعل‌های گازوئیلی

دیگ‌های بخار

کوره‌های صنعتی

سیستم‌های گرمایشی موتورخانه

بویلرهای صنعتی و نیمه‌صنعتی

مزایای ترانس جرقه شکوه

✔ تولید جرقه قدرتمند با ولتاژ 15KV
✔ مصرف انرژی پایین (60VA)
✔ طراحی فشرده و نصب آسان
✔ سازگار با برق شهری ایران
✔ ایمنی بالا در عملکرد تناوبی
✔ ساخت داخل با کیفیت صنعتی
