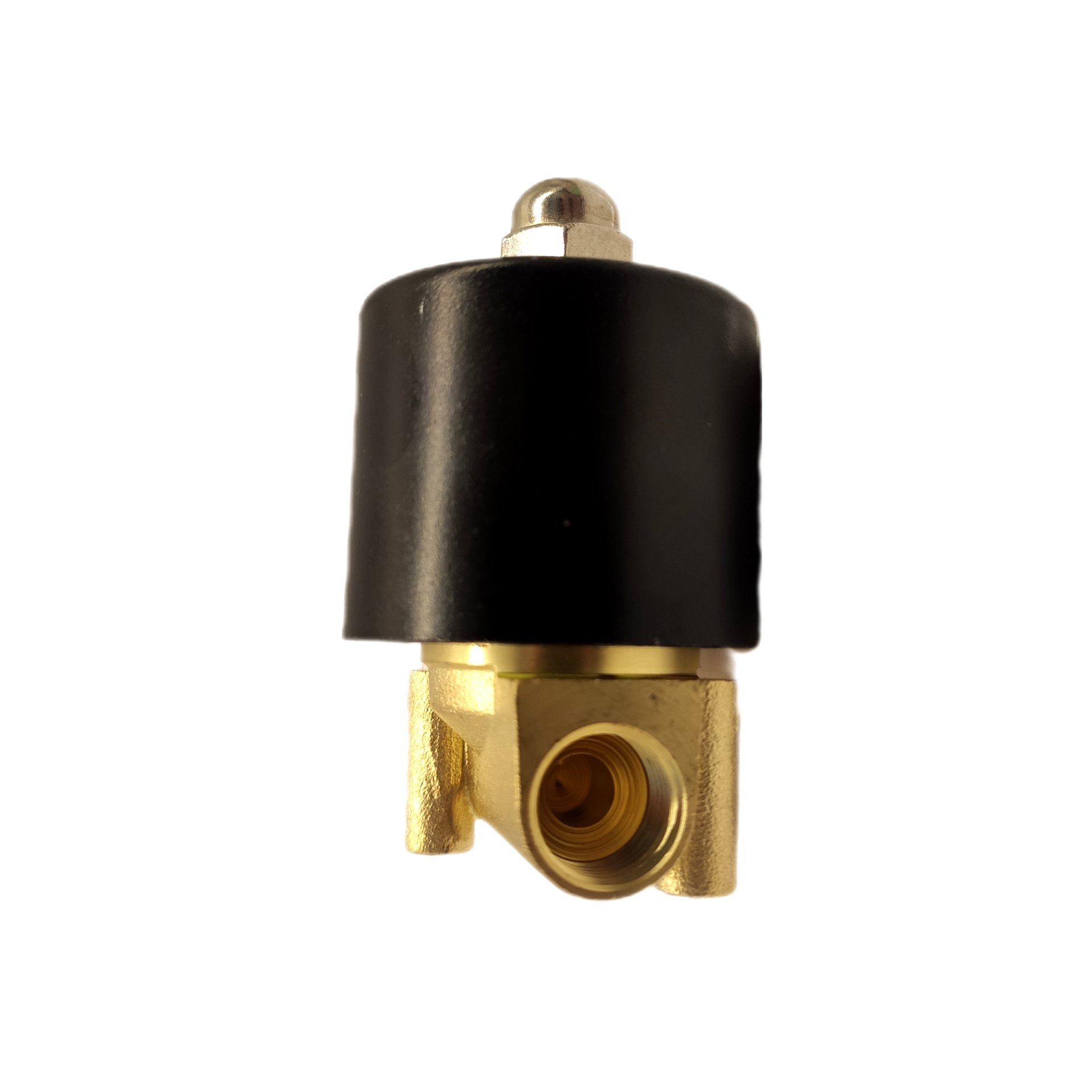

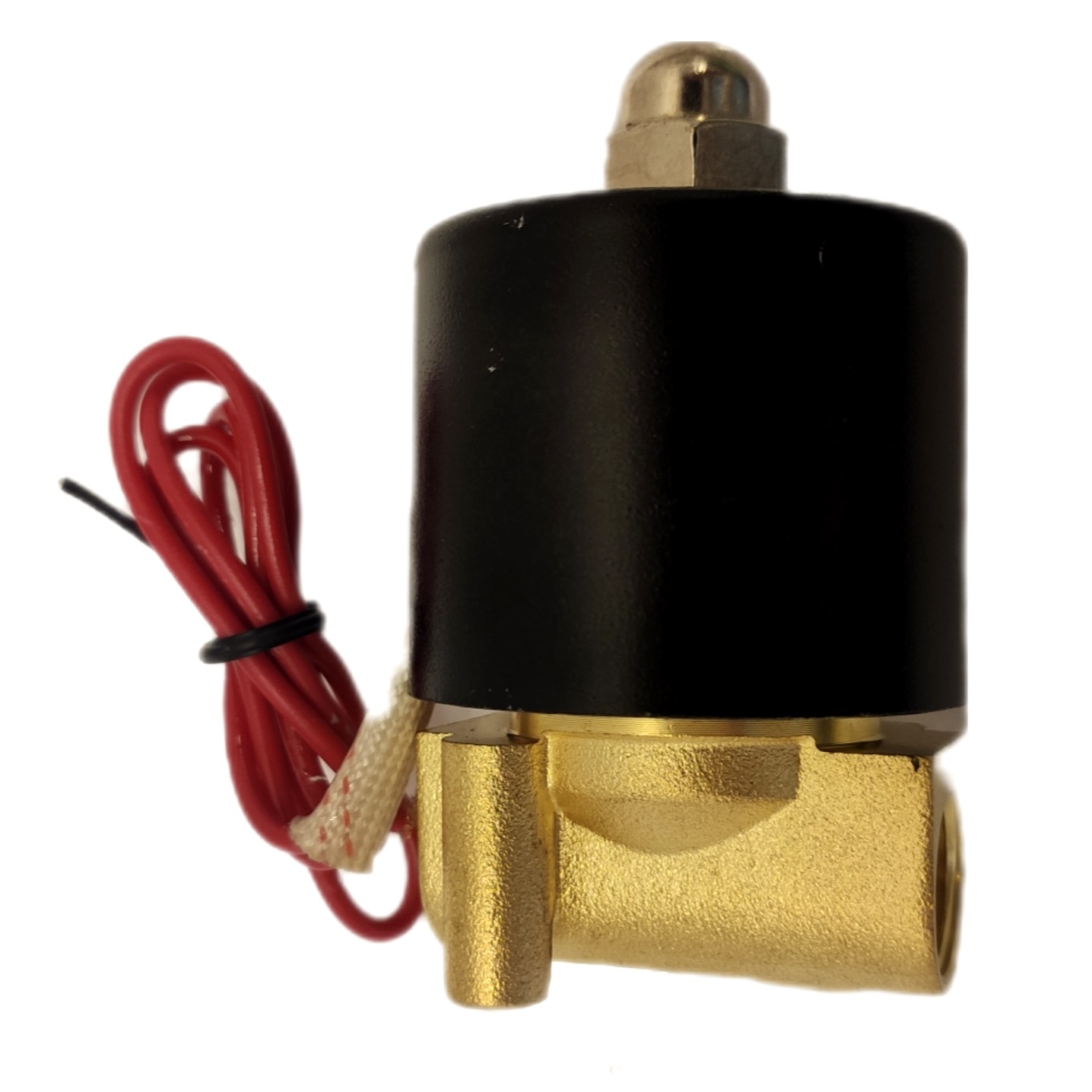

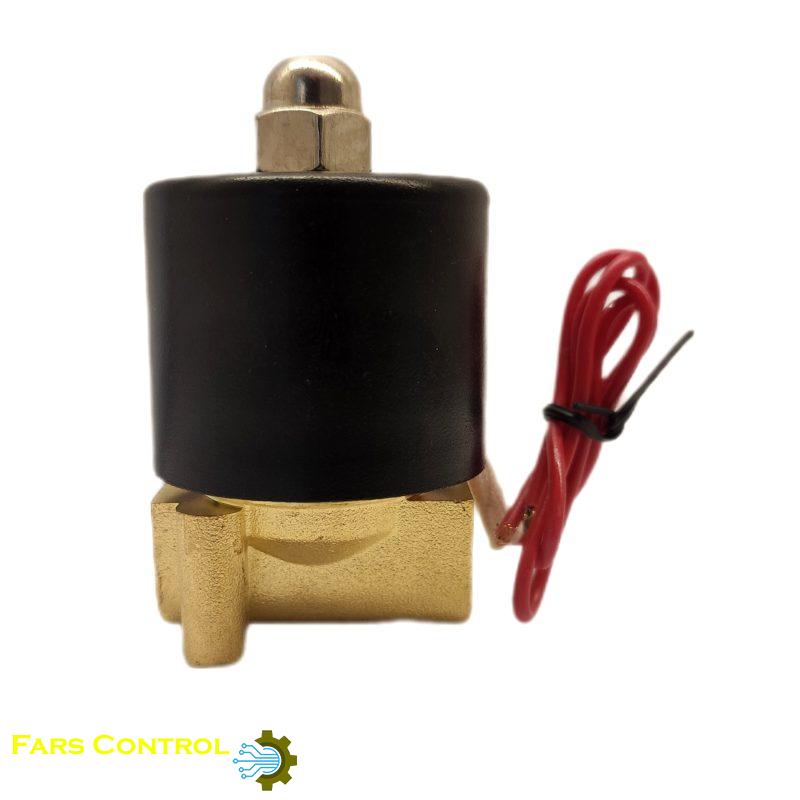

شیر برقی برند یونی دی (UNI-D) مدل UD-08 سایز 1/4 بوبین 24V

شیر برقی برند یونی دی (UNI-D) مدل UD-08 سایز 1/4 بوبین 24V

۳۸۵,۰۰۰تومان

یکی از دستگاه‌هایی که امروزه به طور گسترده در صنعت و در بخش تاسیسات مورد استفاده قرار می‌گیرد، سلنوئید ولو ها یا شیر برقی می‌باشد. سلنوئید ولو یا شیر برقی یک شیر کنترل شده الکترومکانیکی می‌باشد.

10 عدد در انبار

ارسال رایگان سفارش بالای 1میلیون تومان

گارانتی سلامت و اصالت کالا

7 روز مهلت تست

توضیحات

یکی از دستگاه‌هایی که به طور گسترده در صنعت و در بخش تاسیسات مورد استفاده قرار می‌گیرد، سلنوئید ولو یا شیر برقی می‌باشد. شیر برقی یک شیر کنترل شده الکترومکانیکی است. ولو شامل یک کویل الکتریکی به همراه هسته فرومغناطیسی است که در داخل آن قرار دارد و قابلیت جابجایی داشته و در واقع این مجموعه به عنوان یک سلنوئید یا سیم پیچ عمل می کند.

هسته این سیم پیچ را، پیستون می نامند. در حالت rest position، این پیستون یک حفره کوچک را می‌بندد. با اعمال جریان الکتریکی به سلنوئید، این جریان باعث ایجاد میدان مغناطیسی شده که این میدان به پیستون داخل سلنوئید نیرو وارد کرده و آن را جابجا می‌کند. به این ترتیب با حرکت هسته، مجرا باز یا بسته می‌شود. در واقع شیر برقی هیدرولیک شیری است که با اعمال نیرویی الکتریکی عمل می کند و میزان جریان سیال را در یک سیستم هیدرولیک قطع و وصل یا تنظیم می کند. شیر برقی هیدرولیک شامل یک شیر است که به یک مکانیزم برقی (Solenoid) متصل است. این مکانیزم  توانایی قطع و وصل جریان سیال و یا کنترل آن را دارد. تغییر اعمال شده بر مبنای دستوری است که از سیستم کنترل دریافت می شود انجام می پذیرد.

اجزاء سلنوئید ولو

این ولوها از دو قسمت سلونوئید و بدنه (شیر) تشکیل می شوند. قسمت سلونوئید خود شامل سیم پیچ، میله آهنی، فنر، شیر کنترلی و کابل کنترلی است. شیر برقی اصلی هم از ورودی، خروجی، قطعه مسدود کننده جریان و دیافراگم و فنر تشکیل می شود. در موقع فعال بودن سلونوئید همواره جریان بسیار ضعیفی از سیال از مجرا و شیر کنترلی عبور می کند. در شیرهایی که از دیافراگم استفاده می شود یک فنر برای باز نگه داشتن دیافراگم در مواقع غیر فعال بودن شیر استفاده شده است.

کاربرد این شیرها در سیستم های پر قدرت بادی و هیدرولیکی سیستم های آبپاش صنعتی و اتوماتیک ، ماشین های خانگی مانند ظرف شویی و لباس شویی ، صنایع نفت ، گاز و پتروشیمی ، سیستم های تبرید و تهویه مطبوع و …   است.

نحوه عملکرد سلونوئید ولو

 نحوه عملکرد این ولوها از طریق مدار آن‌ها کاملا قابل درک است، یک شیر 2/2، دارای دو دریچه (ورودی و خروجی) و دو وضعیت می باشد. این ولو ها می‌توانند از نوع Normally open و یا Normally close باشند. در نوع  Normally open، هنگامی که جریانی در سیم پیچ ها جاری نمی‌باشد (de-energized state)، ولو باز بوده و سیال می‌تواند از دریچه عبور کند؛ اما در نوع Normally close، هنگامی که جریانی از سیم پیچ‌ها عبور نمی‌کند، ولو بسته بوده و مانع از عبور سیال از دریچه می‌شود. یک شیر 2/3 دارای 3 مجرا و 2 موقعیت بوده و می­تواند دو مدار را قطع و وصل کند.

توضیحات تکمیلی

ابعاد 7 × 2 × 4 سانتیمتر
سایز

۱/۴ اینچ

ولتاژ

ac 24

برق

شهری

جنس

برنجی

دمای سیال

-۵ تا +۸۰

بازه فشار

۰ تا ۷ بار

حالت پیش فرض

نرمالی کلوز
