واحد مراقبت پنوماتیک چیست و چطور انتخاب شود؟

واحد مراقبت پنوماتیک هوای فشرده را پیش از شیر و سیلندر آماده می‌کند. به آن مجموعه FRL هم می‌گویند، یعنی فیلتر، رگولاتور و روغن‌زن. فیلتر ذره و رطوبت درشت را می‌گیرد، رگولاتور فشار خروجی را روی نیاز همان خط نگه می‌دارد و روغن‌زن فقط وقتی مه روغن می‌سازد که مصرف‌کننده به هوای روغنی مجاز باشد. اینجا کار هر بخش، دلیل ترتیب نصب، فرق این واحد با فلومتر و شیر برقی، و معیار انتخاب آمده است. حد فشار و دمای مجاز بین مدل‌ها یکی نیست و هیچ عدد کلی برایش نوشته نمی‌شود. آن حد را از صفحه همان کالا یا پلاک بدنه بخوانید و اگر روشن نبود پیش از نصب حدس نزنید.

واحد مراقبت پنوماتیک چیست؟

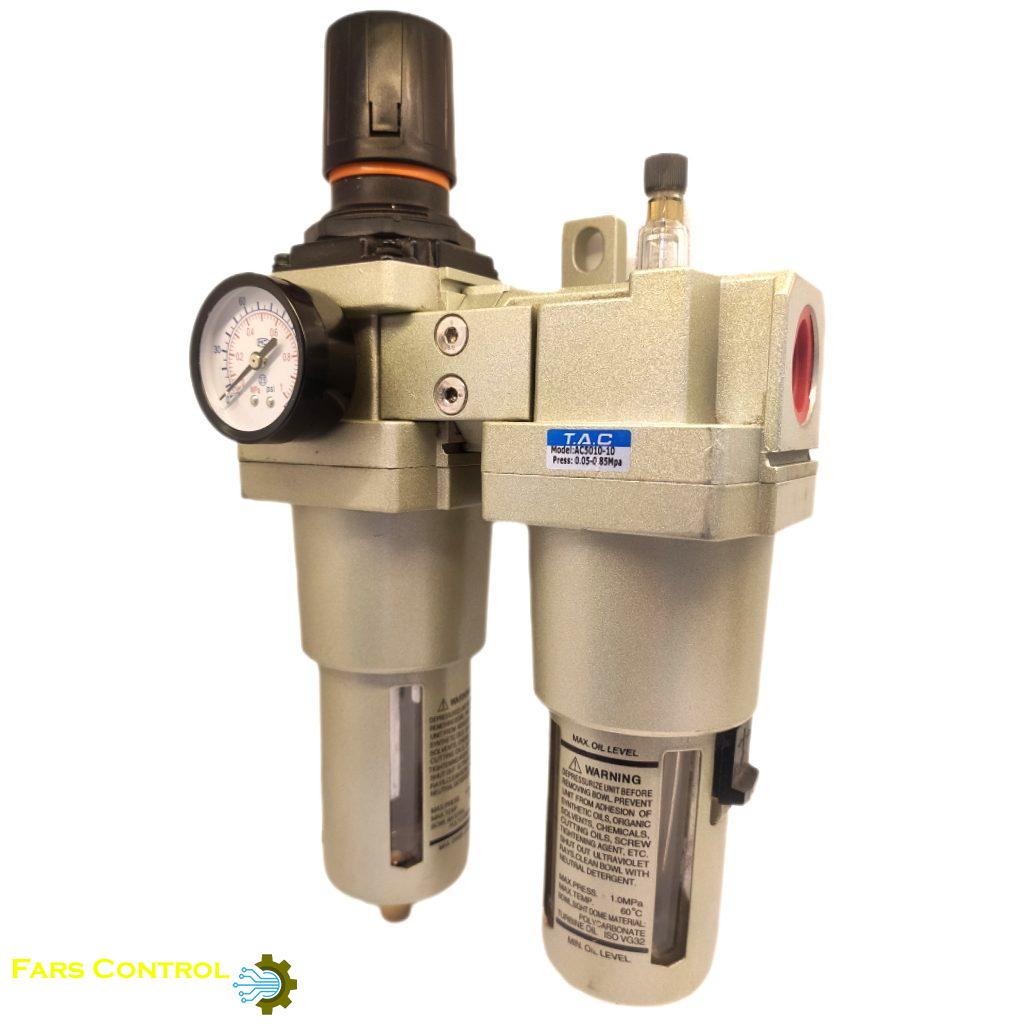

این واحد آماده‌ساز هواست، نه عملگر و نه مولد باد. هوا از ورودی وارد می‌شود، از صافی و کاسه جداکننده آب می‌گذرد، فشار پایین‌دست با دستگیره رگولاتور تنظیم می‌شود و اگر آن شاخه روغن بخواهد از روغن‌زن هم رد می‌شود. خروجی به شیر دستی، شیر برقی یا ابزار بادی می‌رسد. روی رگولاتور معمولاً گیج است و پایین فیلتر شیر تخلیه قرار دارد.

جای واحد بعد از کمپرسور و مخزن است و بهتر است نمونه نهایی نزدیک مصرف‌کننده هم باشد. هوای مسیر در لوله سرد می‌شود و چگالش تازه می‌سازد، برای همین روی تابلو واحد را بالای شیرها می‌گذارند. این قطعه جای مخزن، خشک‌کن تبریدی و کمپرسور را نمی‌گیرد. فیلتر قطره و ذره را کم می‌کند، ولی خشک کردن عمیق هوا کار دستگاه دیگری است. نقش آن هوای تمیزتر، فشار خروجی پایدارتر، و روغن فقط در شاخه مجاز است.

فیلتر هوا در واحد مراقبت چه می‌کند؟

فیلتر اولین مرحله چیدمان استاندارد است. هوا داخل کاسه آرام می‌شود، قطره و ذره سنگین پایین می‌ریزد و سپس از عنصر صافی رد می‌شود. اگر آب تخلیه نشود بالا می‌آید و دوباره به رگولاتور و شیر می‌رود. تخلیه دستی، نیمه‌اتوماتیک یا اتوماتیک بخشی از خود فیلتر است. نوع اتوماتیک جایی مناسب است که کسی هر شیفت کاسه را باز نمی‌کند. نوع دستی ساده‌تر است، به شرطی که دیدن کاسه کار روزانه باشد.

عنصر فیلتر مصرفی است. با گرفتگی، افت پیش از رگولاتور زیاد می‌شود و سیلندر کند حرکت می‌کند، بی‌آنکه دستگیره تنظیم تکان خورده باشد. کاسه پر، یا تفاوت رفتار اول شیفت با پایان شیفت، همین هشدار است. درجه ریز بودن صافی را از کاتالوگ همان مدل بخوانید، چون واحد ابتدای سالن با واحد ابزار دقیق یکی نیست. کاسه شفاف سطح آب را نشان می‌دهد، ولی کنار حلال و ضربه بهتر است محافظ فلزی یا کاسه فلزی همان خانواده انتخاب شود. نصب عمودی است تا آب به دهانه تخلیه برسد و فلش بدنه باید با جهت جریان یکی باشد. بستن برعکس جداسازی آب را ضعیف می‌کند و به المان فشار معکوس وارد می‌کند.

رگولاتور فشار چه نقشی دارد؟

رگولاتور فشار خروجی را روی نیاز مصرف‌کننده نگه می‌دارد، حتی اگر فشار مخزن بالاتر باشد و با خاموش و روشن شدن کمپرسور کمی نوسان کند. گیج این بخش فشار تنظیم‌شده خروجی است نه فشار مخزن. آن دو را به‌جای هم نخوانید، وگرنه خالی بودن مخزن یا گرفتگی قبل از فیلتر پنهان می‌ماند.

رگولاتور شیر قطع‌کن نیست. برای سرویس باید شیر دستی جدا، خط را از منبع جدا کند و هوای حبس‌شده تخلیه شود. رگولاتور دبی را هم اندازه نمی‌گیرد. اگر چند سیلندر با هم حرکت کنند یا ابزار ضربه‌ای روی همان انشعاب باشد و واحد برای آن عبور کوچک باشد، عقربه در لحظه حرکت می‌افتد، در حالی که مخزن هنوز باد دارد. این عیب گیج نیست. رزوه را با لوله و شیر بعدی جور کنید، چون تبدیل تنگ، فایده بدنه بزرگ را از بین می‌برد.

تنظیم را با مصرف واقعی انجام دهید نه روی خط کاملاً بسته. بعد از تعویض فیلتر، فشار خروجی را دوباره بخوانید و قفل دستگیره را ببندید تا لرزش فنر را شل نکند. محدوده فنر در همه مدل‌ها یکسان نیست.

روغن‌زن یا لوبریکاتور چه می‌کند؟

روغن‌زن آخرین قطعه پیش از مصرف‌کننده روغنی است. عبور هوا، روغن کاسه را به مه رقیق تبدیل می‌کند تا پکینگ سیلندر و پره ابزار بادی کمتر ساییده شود. قطره‌چکان شدت روغن را تنظیم می‌کند. فقط روغن مخصوص هوای فشرده بریزید. روغن موتور یا هیدرولیک رسوب می‌سازد و به‌جای روانکاری چسبندگی ایجاد می‌کند. کاسه را از نشانه پر بالاتر نبرید و پیش از باز کردن، فشار همان بخش را صفر کنید.

روغن‌زن انتخاب است نه قطعه اجباری هر نقشه. بسیاری از شیرها و سیلندرهای نو برای هوای خشک ساخته شده‌اند و روغن اضافه، گرد را خمیر و مسیر باریک را مسدود می‌کند. اگر دفترچه عملگر هوای بدون روغن خواسته، همان شاخه با فیلتر و رگولاتور تمام می‌شود. ابزار محتاج روغن، انشعاب جدا می‌خواهد. یک روغن‌زن مشترک بین خط رنگ و آچار بادی هر دو را خراب می‌کند.

چرا ترتیب فیلتر، رگولاتور و روغن‌زن مهم است؟

از سمت منبع هوا ترتیب درست فیلتر، سپس رگولاتور و در پایان روغن‌زن است. فیلترِ اول، ذره و آب را پیش از نشیمنگاه رگولاتور جدا می‌کند. اگر رگولاتور جلوتر باشد جرم روی دیافراگم می‌نشیند، تنظیم می‌لغزد و رطوبت به گیج می‌رسد. روغن‌زن پیش از آن دو بخش، روغن را وارد قطعه‌هایی می‌کند که باید تمیز بمانند و المان چرب آب را درست پس نمی‌زند. مقدار مه روغن به سرعت هوا و فشار کار وابسته است. رگولاتور قبل از روغن‌زن این فشار را پایدارتر می‌کند تا پیچ قطره‌چکان معنی داشته باشد. نوسان مستقیم مخزن، خط را یک ساعت پرروغن و ساعت بعد خشک می‌کند.

روغن فقط به دستگاهی برسد که سازنده اجازه داده است. گذاشتن روغن‌زن در انتهای مسیر و روی انشعاب مخصوص، بقیه خط را پاک نگه می‌دارد. هنگام بستن، فلش هر ماژول با جریان یکی باشد، کاسه‌ها رو به پایین بمانند و براکت، وزن واحد را از رزوه لوله بردارد. اگر یک روز بعد کاسه پر از آب است، یا تخلیه نشده یا چگالش مسیر هنوز به واحد می‌رسد و تله آب یا خشک‌کن جدا لازم است.

مشاهده دسته واحد مراقبت خرید واحد FRL از فارس کنترل

واحد مراقبت چه چیزی نیست؟

واحد مراقبت فلومتر نیست. فلومتر گذر هوا را نشان می‌دهد تا مصرف یک دستگاه یا نشتی مزمن دیده شود. این واحد عددی برای دبی نمی‌سازد و گیج آن فقط فشار است. معیار انتخابش در مقاله فلومتر چیست و چطور انتخاب شود؟ آمده است.

واحد مراقبت شیر برقی هم نیست. شیر برقی با بوبین مسیر را عوض می‌کند، سیلندر را جلو و عقب می‌برد یا تغذیه را قطع می‌کند. واحد مراقبت بوبین ندارد و به برق جواب نمی‌دهد. این دو پشت سر هم می‌نشینند نه به‌جای هم. شرح انتخاب در شیر برقی چیست و انتخاب درست آن در خط صنعتی جداست.

این واحد سوئیچ فشار هم نیست. سوئیچ کلید الکتریکی است و در نقطه تنظیم کنتاکت می‌دهد تا آلارم یا PLC خبردار شود. رگولاتور فشار را پیوسته محدود می‌کند و کنتاکت ندارد. جزئیات در مقاله سوئیچ فشار چیست و چطور باید برای خط صنعتی انتخاب شود آمده است. واحد مراقبت خشک‌کن تبریدی، تله آب تخصصی و شیر کنترل جهت هم نیست.

چطور واحد مراقبت مناسب خط را انتخاب کنیم؟

انتخاب از مصرف‌کننده شروع می‌شود نه از ارزان‌ترین کارت کالا. ببینید چه چیزهایی هم‌زمان باد می‌خواهند: یک سیلندر کوچک، چند سیلندر که با هم جلو می‌روند، یا ابزار ضربه‌ای. برای مصرف کم واحد جمع‌وجور کافی است. برای مصرف هم‌زمان، واحد باید هوا را بدون افت شدید فشار خروجی رد کند. نشانه کمبود ظرفیت، پایین آمدن عقربه رگولاتور در لحظه کورس است، در حالی که گیج مخزن هنوز افت جدی ندارد. رزوه را با لوله و شیر بعدی یکی کنید و از تبدیل‌های تو در تو فاصله بگیرید.

کیفیت هوا را جدا تصمیم بگیرید. خط معمولی کارگاه اغلب با فیلتر و رگولاتور راه می‌افتد و روغن‌زن فقط در صورت نیاز اضافه می‌شود. خط رنگ، بسته‌بندی حساس و حسگر هوای بدون روغن و معمولاً صافی ریزتر می‌خواهد و آنجا مجموعه دوتکه درست‌تر از سه‌تکه اجباری است. نوع تخلیه، جنس کاسه و درجه المان را از مشخصات همان مدل بخوانید.

حد کاری بدنه، بازه تنظیم و دمای مجاز را از برگه همان کالا بردارید. دو بدنه شبیه می‌توانند این حدها را متفاوت داشته باشند و یک عدد کلی خریدار را به خطا می‌اندازد. در دسته واحد مراقبت فارس کنترل، سایز اتصال، بودنِ براکت و گیج، و هر حدی که سازنده اعلام کرده ملاک مقایسه است. براکت را همان اول در نظر بگیرید تا وزن واحد روی رزوه لوله نماند.

نصب و نگهداری واحد مراقبت چگونه است؟

پیش از اتصال، داخل لوله را از پلیسه و خرده نوار آب‌بندی خالی کنید تا صافی نو کور نشود. فلش‌ها با جریان یکی باشند و واحد تراز و عمودی بماند. بعد از رگولاتور شیر قطع دستی بگذارید تا سرویس کاسه بدون خالی کردن باد کل سالن ممکن شود. خروجی روغن‌زن فقط به مصرف‌کننده روغنی برود و انشعاب خشک از قبل از روغن‌زن گرفته شود.

هر شیفت کاسه فیلتر را ببینید و آب را تخلیه کنید. سطح روغن را منظم کنترل کنید و فقط روغن مخصوص هوا بریزید. اگر افت غیرعادی شد، پیش از سفت کردن رگولاتور، المان و نشتی را بررسی کنید. هنگام باز کردن کاسه فشار را صفر کنید. اگر روغن از اگزوز زیاد است قطره‌چکان را کم کنید؛ روغن بیشتر همیشه محافظت بیشتر نیست. پیش از سفارش سه سؤال را جواب دهید: شاخه روغن می‌خواهد یا خشک می‌ماند، چند مصرف‌کننده هم‌زمان و با چه رزوه‌ای تغذیه می‌شوند، و چه کسی کاسه را می‌بیند. سپس مدل‌ها را در دسته واحد مراقبت پنوماتیک با همین معیارها تطبیق دهید.

دیدن واحدهای مراقبت پنوماتیک انتخاب فیلتر و رگولاتور هوا

پرسش‌های کوتاه

واحد مراقبت پنوماتیک همان فلومتر است؟

خیر. واحد مراقبت هوای فشرده را تمیز می‌کند، فشار خروجی را تنظیم می‌کند و در صورت نیاز روغن می‌زند، ولی دبی هوا را اندازه نمی‌گیرد. برای سنجش جریان باید فلومتر جداگانه در خط باشد.

آیا روغن‌زن در هر خط پنوماتیک لازم است؟

نه. روغن‌زن فقط برای مصرف‌کننده‌ای است که سازنده آن هوای روغن‌کاری‌شده خواسته است. خط ابزار دقیق، رنگ و بسیاری از شیرهای نو را بدون روغن‌زن و فقط با فیلتر و رگولاتور تغذیه کنید.

اگر فیلتر بعد از رگولاتور بسته شود چه می‌شود؟

آلودگی و رطوبت پیش از تنظیم فشار به مکانیسم رگولاتور می‌رسد و نشیمنگاه و گیج را کثیف می‌کند. ترتیب درست از سمت کمپرسور، فیلتر سپس رگولاتور و در پایان روغن‌زن است.

واحد مراقبت می‌تواند جای شیر برقی را بگیرد؟

خیر. واحد مراقبت مسیر را به سیلندر وصل یا قطع نمی‌کند و بوبین هم ندارد. فرمان حرکت عملگر با شیر برقی یا شیر دستی است و واحد مراقبت فقط کیفیت و فشار هوا را آماده می‌کند.
