انگل ولو چیست و چطور انتخاب شود؟

انگل ولو چیست و چطور انتخاب شود؟ این پرسش وقتی مهم است که خط بخار یا آب باید کامل باز یا کامل بسته شود و قطع و وصل با فرمان هوا منطقی‌تر از چرخاندن دسته است. انگل ولو، یا شیر نشیمنگاه زاویه‌ای، شیر پیستونی است. بدنه آن معمولاً Y شکل است و پلاگ یا دیسک با ساقه عمود بر سیت می‌نشیند. نیروی حرکت از پیستون عملگر می‌آید و در نمونه رایج همین پیستون با هوای فشرده پیلوت می‌شود. کار آن قطع و وصل است، نه نگه داشتن درصد میانی جریان. انتخاب یعنی سیال، سایز، اتصال، جنس و نوع فرمان را از برگه همان کالا بخوانید و فشار یا دما را برای کل خانواده نسازید.

عکس بالا انگل ولو سری استیل سایز یک اینچ در فارس کنترل است و با دو عکس بعدی یکی نیست. بدنه Y، ساقه و سر عملگر پیستونی دیده می‌شود. روی بدنه حک DN25 و PN25 است و جدول همان کالا سایز را یک اینچ DN25، فشار کاری را ۲۵ بار PN25، آلیاژ بدنه و آلیاژ سری را استیل ۳۱۶ و اتصال را رزوه‌ای مادگی نوشته است. این شناسنامه فقط همین کالاست. PN25 را به مدل دیگر تعمیم ندهید. جدول این کالا دمای سیال نداده و از روی عکس هم حد دما ساخته نمی‌شود.

دسته انگل ولو پنوماتیکنمونه استیل یک اینچ

انگل ولو چیست و قطع و وصل آن چطور انجام می‌شود؟

مسیر سیال از بدنه زاویه‌دار می‌گذرد. با بلند شدن پلاگ از سیت راه باز می‌شود و با نشستن آن راه بسته می‌شود. حرکت خطی است، نه چرخش گوی. حالت نیمه‌باز نقطه تنظیم نیست. اگر دبی باید روی درصد بماند، شیر کنترل لازم است. انگل ولو برای صفر و صد بخار و آب است و افت حالت باز را از روی عکس حساب نکنید.

اجزای اصلی بدنه، سیت، پلاگ، ساقه و عملگر پیستونی‌اند. در نمونه هواپیلوت هوای فشرده به سر عملگر می‌رسد و پیستون ساقه را حرکت می‌دهد. برگشت فنری به سمت باز یا بسته از عکس معلوم نمی‌شود و باید در توضیح همان مدل باشد. متن کالاهای استیل می‌گوید این شیر به شکل پنوماتیک، برقی و دستی ساخته می‌شود و خانواده آن با فولاد، استیل و برنز و اتصال دنده‌ای یا فلنجی هم وجود دارد. این دامنه خانواده است. سه نمونه این صفحه استیل و رزوه‌ای مادگی‌اند و اگر خط فلنج است، رزوه این برگه‌ها را با تبدیل جور نکنید.

انگل ولو شیر توپی است یا شیر برقی؟

انگل ولو شیر توپی نیست. شیر توپی ربع‌گرد است و گوی سوراخ‌دار با حدود نود درجه باز یا بسته می‌شود. انگل ولو گوی ندارد و با نشستن پلاگ روی سیت می‌بندد. هر دو می‌توانند قطع و وصل کنند، ولی به‌جای هم نیستند. اگر نقشه بال ولو خواسته، انگل ولو را نگذارید مگر طراح سرویس را عوض کرده باشد. جزئیات شیر توپی در راهنمای شیر توپی چیست و چطور انتخاب شود آمده است.

انگل ولو شیر برقی بوبین‌دار هم نیست. شیر برقی با نیروی الکترومغناطیس بوبین مجرای خودش را عوض می‌کند و معمولاً برای فرمان روی هوا یا سیال تمیز در سایز محدود است. عملگر انگل ولو پیستون است. خیلی وقت‌ها یک شیر برقی کوچک فقط هوای پیلوت همین پیستون را قطع و وصل می‌کند. آن بوبین قطعه فرمان هواست، نه شیر خط بخار یا آب. اگر نام شیر برقی را روی خود انگل ولو بگذارند، یا انتظار داشته باشند بدنه Y بدون پیستون و فقط با برق شهر باز شود، هر دو اشتباه است. جزئیات بوبین در مقاله شیر برقی چیست و انتخاب درست آن در خط صنعتی است.

موجودی انگل ولوتفاوت با شیر برقی

پیستون و هوای فرمان چه نقشی دارند؟

در مدل پنوماتیک انرژی حرکت از هوای فشرده است، نه از بوبین روی خود بدنه. هوا پیستون را جابه‌جا می‌کند و پلاگ از سیت جدا یا به آن فشرده می‌شود. در عملگر فنری، هوا یک جهت را می‌راند و فنر برمی‌گرداند. در عملگر دوطرفه با قطع هوا شیر الزاماً به وضع امن نمی‌رود. این تفاوت را در سفارش بنویسید. دو دهانه روی سر عملگر طرح را ثابت نمی‌کند. فشار هوای لازم را از کاتالوگ همان عملگر بخوانید. جدول سه کالای این متن فشار هوای فرمان ندارد و عددی برای آن ساخته نشده است. بدون هوای ابزار دقیق، مدل پنوماتیک را انتخاب نکنید.

پیستون انگل ولو را با جک پنوماتیک یکی نگیرید. جک بار مکانیکی را جابه‌جا می‌کند و انگل ولو مسیر سیال را می‌بندد. هر دو به هوای تمیز وابسته‌اند، ولی جایگزین هم نیستند. اگر پرسش قطر و کورس سیلندر است، راهنمای جک پنوماتیک چیست و چطور انتخاب شود را ببینید. شیر برقی پیلوت فقط هوای فرمان را قطع و وصل می‌کند و سایزش ربطی به DN خط بخار ندارد.

جدول فقط سه نام را جدا می‌کند و جای برگه سازنده نیست. هیچ ردیف آن کلاس فشار، حد دما یا فشار هوای پیلوت اعلام نمی‌کند. آن عددها فقط وقتی معتبرند که روی حک همان بدنه و جدول همان صفحه آمده باشند.

برای بخار و آب انگل ولو چطور انتخاب می‌شود؟

اول وظیفه را بنویسید: قطع و وصل بخار، آب، یا سیال دیگر. اگر جریان باید روی ست‌پوینت بماند، انگل ولو را حذف کنید. بخار و سیال خورنده یک جنس نمی‌خواهند. اشاره خانواده به استیل، برنز و فولاد انتخاب شیمیایی نیست و سازگاری را باید با برگه سازنده سنجید. رسوب سیت را خط می‌اندازد. جهت جریان را فلش بدنه مشخص می‌کند و بستن برعکس می‌تواند نشتی سیت بدهد یا پیستون را ناتوان کند.

سایز را تا دیدن گذر، با قطر لوله یکی ننویسید. سه نمونه این صفحه نیم اینچ DN15، یک اینچ DN25 و یک‌ونیم اینچ DN40 هستند. این‌ها موجودی‌اند، نه همه سایزها. اتصال هر سه رزوه مادگی است و دنده باید با دنده مقابل جور باشد. فلنج در این سه برگه نیامده است. فشار خط باید در حد فشار کاری همان کالا بماند، نه یک عدد سراسری. برای یک اینچ، حک و جدول هر دو DN25 و PN25 و فشار کاری ۲۵ بار را می‌گویند. برای یک‌ونیم اینچ هم حک DN40 و PN25 با جدول همان کالا، یعنی ۲۵ بار و استیل ۳۱۶ و رزوه مادگی، هم‌خوان است. این دو عدد مال همان دو کالا هستند.

نمونه نیم اینچ را جدا ببینید. جدولش سایز نیم اینچ DN15، فشار کاری ۲۵ بار PN25، استیل ۳۱۶ و رزوه مادگی را نوشته است. حک بدنه همان عکس را باید با همین جدول تطبیق داد و اگر یکی نبود، خرید را تا روشن شدن اختلاف قطعی نکنید. دمای مجاز در جدول این سه کالا نیست و برچسب سر عملگر حد بخار همه مدل‌ها نیست. با قطع هوا هم باید معلوم باشد شیر بسته می‌ماند یا باز. این خواسته را با عادی‌بسته یا عادی‌باز همان مدل تطبیق دهید، نه با رنگ نشانگر.

عکس دوم انگل ولو سری استیل سایز نیم اینچ است. سر عملگر و بدنه Y از عکس یک اینچ جداست. مشخصات را از صفحه انگل ولو نیم اینچ بخوانید و فشار یا دمای این عکس را به کالای کناری نسبت ندهید. ارتفاع عملگر را هم با فضای نصب بسنجید تا درپوش و دهانه هوا به دیوار یا عایق نچسبد.

سایز بزرگ‌تر را چطور با خط مقایسه کنیم؟

وقتی دبی بالا می‌رود سایز باید از محاسبه گذر بیاید. نمونه یک‌ونیم اینچ برای DN40 است و بزرگ‌تر بودن بدنه دمای مجاز را بالا نمی‌برد. فشار کاری نوشته‌شده همین کالا ۲۵ بار PN25 است و فقط برای همین کالا نقل می‌شود. اگر خط دو اینچ است، این DN40 جایگزین آن نیست. پیش از باز کردن عملگر خط را ایزوله و خالی کنید.

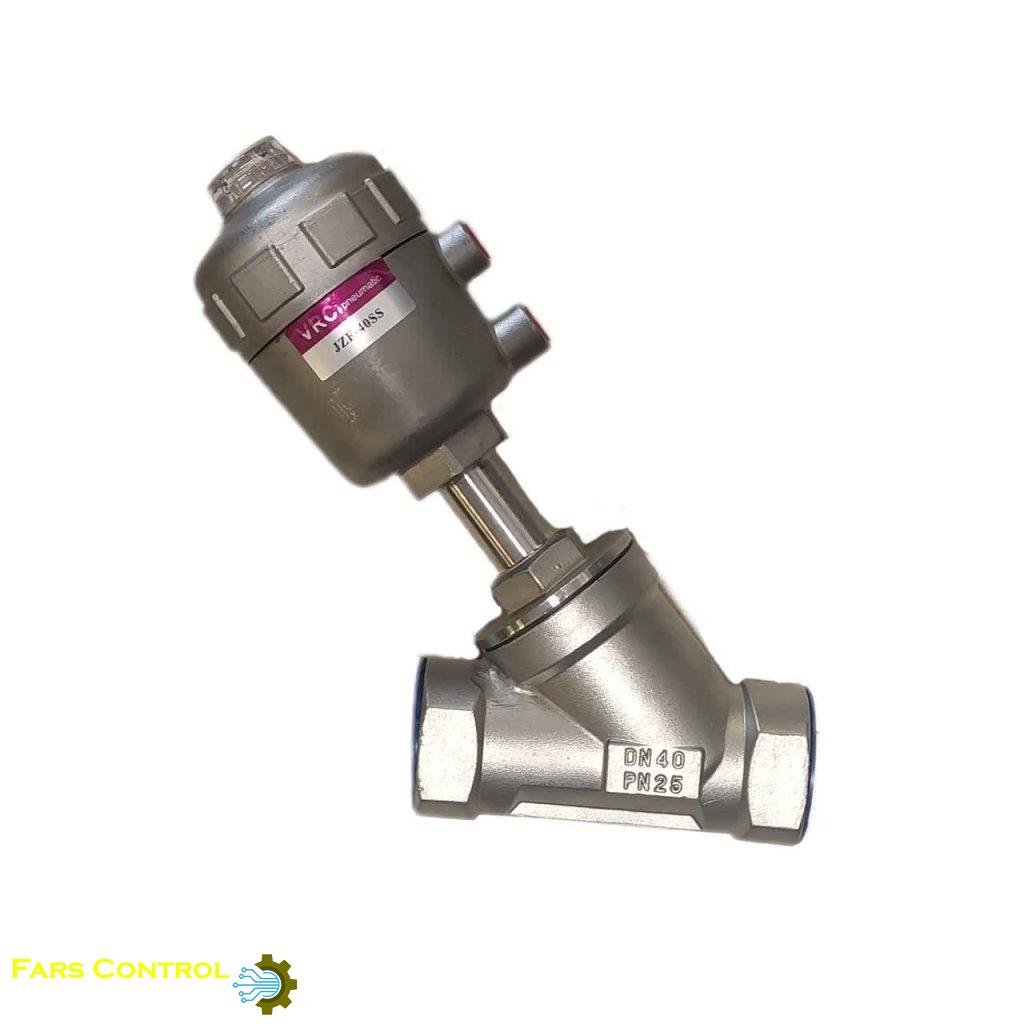

عکس سوم انگل ولو سری استیل سایز یک‌ونیم اینچ است. حک DN40 و PN25 در عکس پیداست. برگه کالا سایز را ۱/۲-۱ اینچ DN40، فشار کاری را ۲۵ بار، آلیاژ بدنه و آلیاژ سری را استیل ۳۱۶ و اتصال را رزوه‌ای مادگی فهرست کرده است. مقایسه با سیال خودتان روی صفحه انگل ولو DN40 انجام می‌شود. برچسب کوچک عملگر نام مدل همان قطعه است و به‌جای کاتالوگ فشار و دما خوانده نمی‌شود.

جمع‌بندی انتخاب انگل ولو چیست؟

انگل ولو را وقتی انتخاب کنید که قطع و وصل خطی و پیستونی، اغلب با هوای پیلوت، برای بخار یا آب لازم است و شیر توپی ربع‌گرد یا شیر برقی بوبین‌دار جواب آن سرویس نیست. سایز، نوع اتصال، جنس، جهت جریان و وضع بی‌هوا را بنویسید. فشار را فقط از حک و جدول همان کالا بردارید. در این متن ۲۵ بار و PN25 فقط برای نمونه‌هایی آمده که جدولشان این عدد را دارد و در دو نمونه با حک بدنه هم‌خوان است. برای نیم اینچ، تطبیق حک با جدول همان صفحه مانده است. دما را از این راهنما استنباط نکنید، چون جدول کالاها دمای سیال نداده است.

خرید و بررسی انگل ولومقایسه با شیر توپیتماس با فارس کنترل

پرسش‌های کوتاه

انگل ولو همان شیر توپی است؟

نه. شیر توپی با چرخش حدود نود درجه یک گوی سوراخ‌دار باز و بسته می‌شود. انگل ولو گوی ندارد. پلاگ آن با حرکت خطی ساقه روی سیت می‌نشیند و عملگرش پیستونی است. هر دو می‌توانند قطع و وصل کنند، ولی به‌جای هم انتخاب نمی‌شوند. اگر نقشه بال ولو خواسته، باید همان شیر ربع‌گرد بررسی شود.

انگل ولو شیر برقی است؟

نه. شیر برقی با بوبین و نیروی الکترومغناطیس کار می‌کند. انگل ولو با پیستون کار می‌کند و اغلب هوای فشرده آن پیستون را حرکت می‌دهد. ممکن است یک شیر برقی کوچک فقط مسیر هوای پیلوت را فرمان بدهد. آن بوبین، شیر اصلی بخار یا آب نیست و حذف آن باعث نمی‌شود بدنه انگل ولو با برق باز شود.

فشار و دمای کاری انگل ولو را از کجا بخوانیم؟

از حک روی همان بدنه و از جدول همان صفحه کالا. عدد یک سایز را به سایز دیگر تعمیم ندهید. در نمونه‌های یک اینچ و یک‌ونیم اینچ این متن، حک PN25 با فشار کاری ۲۵ بار جدول همان کالا هم‌خوان است. برای نیم اینچ، جدول فشار کاری را ۲۵ بار نوشته و حک بدنه را باید با همان جدول تطبیق داد. دمای سیال در جدول این کالاها نیامده و نباید از برچسب عملگر برای همه مدل‌ها ساخته شود.

برای قطع و وصل بخار و آب چه چیزی را باید مشخص کرد؟

سیال، قطع و وصل بودن وظیفه، سایز خط، نوع اتصال، جنس بدنه، جهت جریان و وضع شیر هنگام قطع هوای فرمان را مشخص کنید. انگل ولو برای باز و بسته کردن کامل مسیر است، نه برای نگه داشتن جریان روی درصد میانی. اگر هوای ابزار دقیق ندارید، مدل پنوماتیک را انتخاب نکنید و سراغ نسخه دستی یا برقی مناسب همان سرویس بروید.
