شیر برقی جیواکس

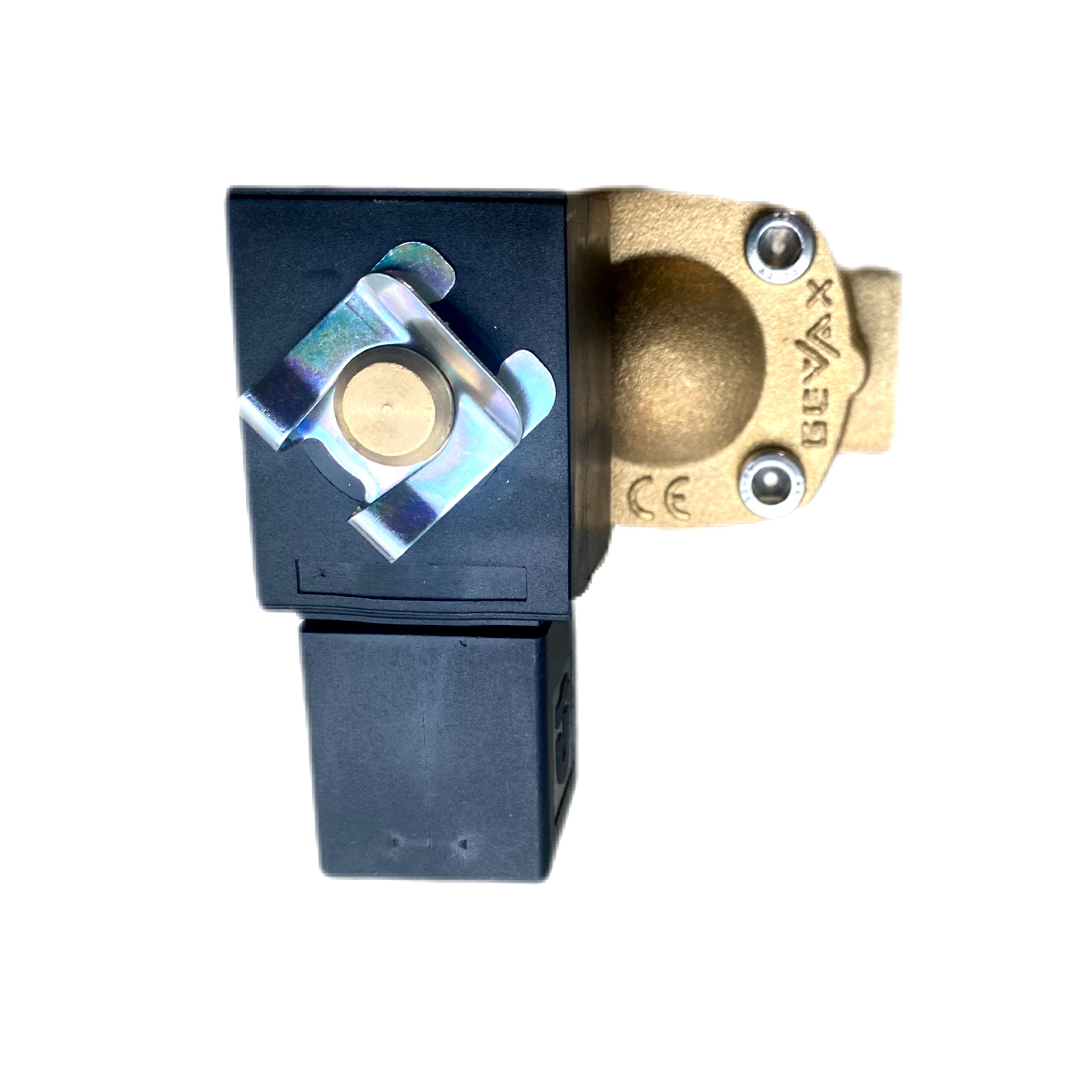

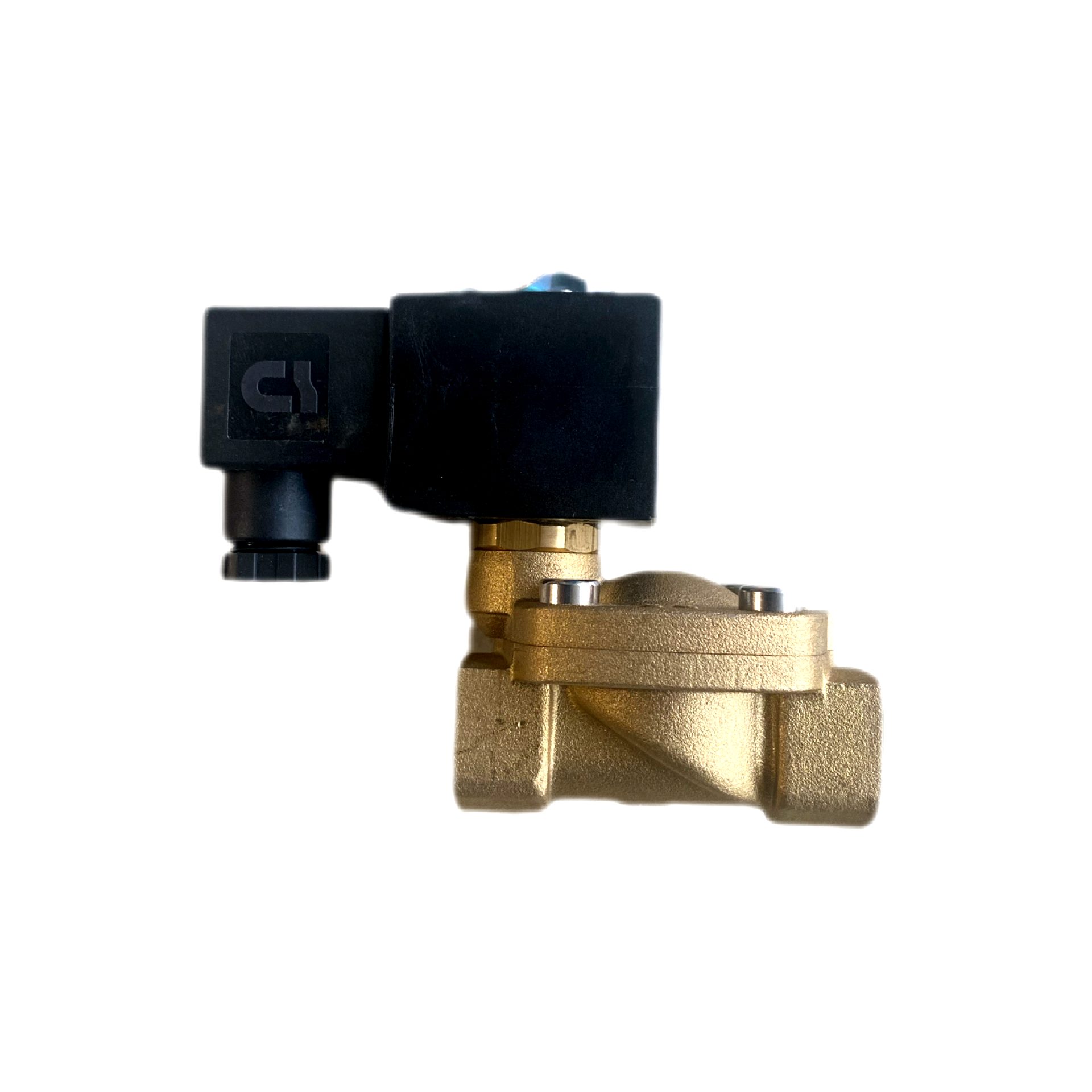

شیر برقی جیواکس (Gevax) سایز 1/2 اینچ 40 باری یکی از انواع شیر های برقی یا سلونوئیدی میباشد که برای قطع و وصل کردن مسیر جریان سیالات استفاده میشود. این نوع شیرها نوعی از شیرهای اتوماتیک میباشند که با تبدیل انرژی الکتریکی به انرژی مکانیکی باعث باز یا بسته شدن مسیر جریان در سیال خواهند شد.
شیر برقی جیواکس یکی از تولیدات شرکت Gevax ترکیه میباشد. این شرکت تولید کننده انواع بسیار مختلفی از انواع سلونوئید ولو یا شیر های برقی میباشد که هریک به فراخور نوع سیال و شرایط فرایندی در صنایع مورد استفاده و بهره برداری قرار میگیرند.

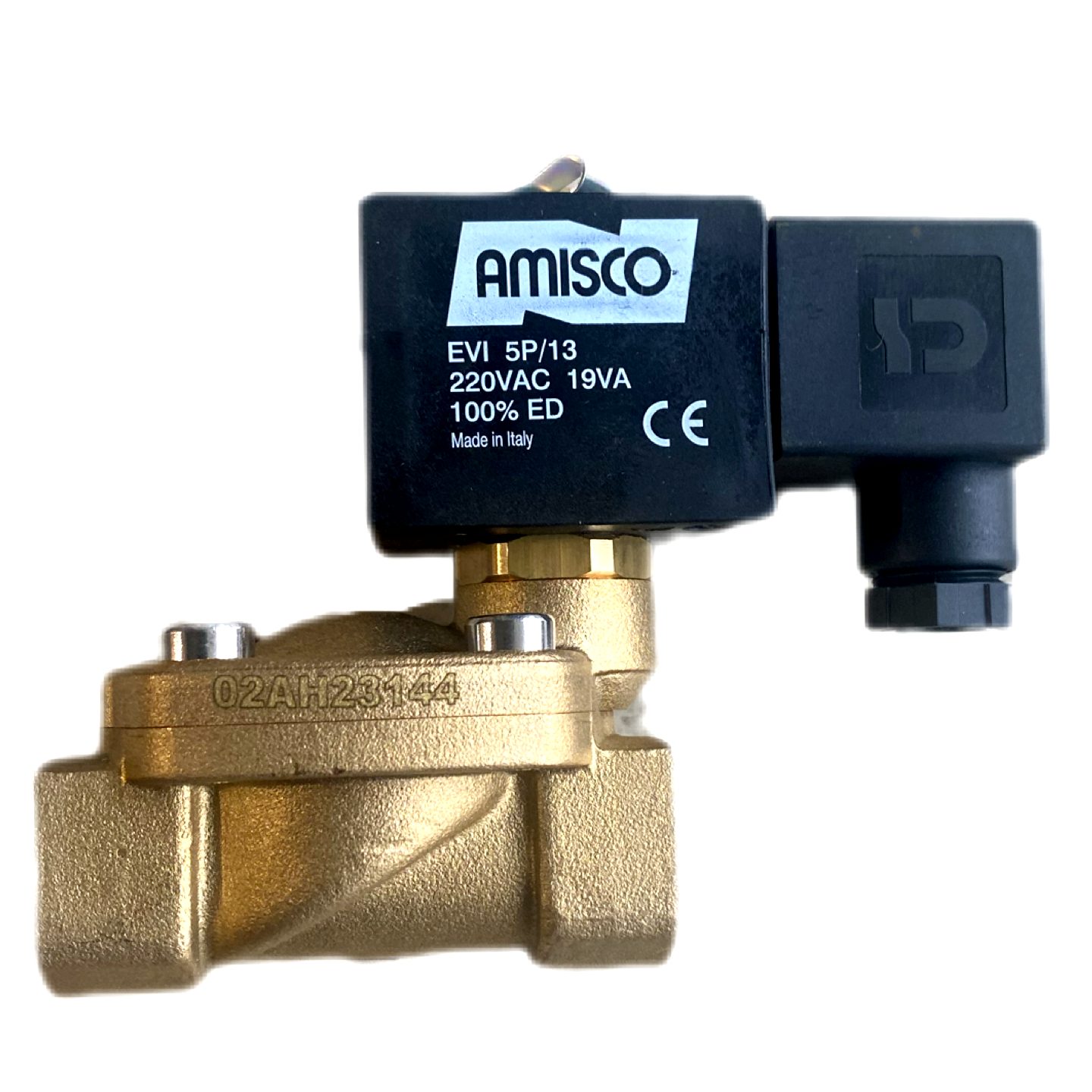

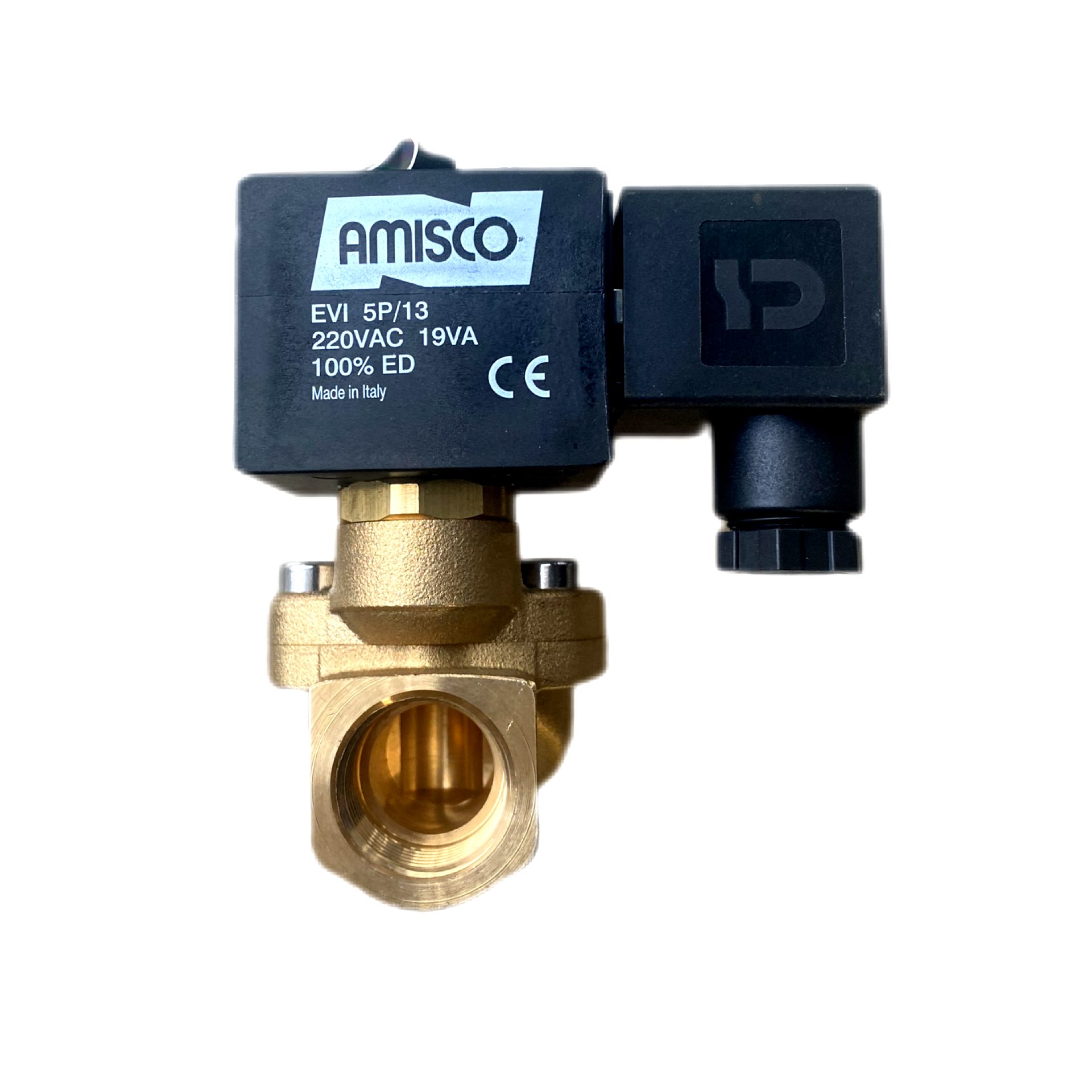

شرکت جیواکس ترکیه شیر های برقی خود را با دو مدل بوبین GEWAX که تولید خود این شرکت میباشد و بوبین های برند AMISCO ایتالیا تولید و روانه بازار میکند. این شیرها در انواع بدنه های برنجی، آلومنیویم و استنلس استیل مطابق با انواع شرایط فرآیندی طراحی و تولید میشوند.
عملکرد شیر برقی:
شیر برقی جیواکس (Gevax) سایز 1/2 اینچ 40 باری عمدتآ دارای مکانیزم عملکردی دیافراگمی میباشند. به این معنی که با برق دار شدن قسمت سلونوئید، دیافراگم حرکت کرده و مسیر جریان را باز با مسدود میسازد.
به عبارت بهتر، شیر برقی دارای یک بوبین یا سیم پیچ مغناطیسی میباشد. با برقرار شدن جریان برق در بوبین شیر برقی، یک میدان مغناطیسی در سیم پیچ شیر ایجاد خواهد شد که این میدان مغناطیسی مانند یک آهنربا عمل کرده و باعث حرکت شافت شیر خواهد شد.
به عبارتی دیگر وقتی جریان الکتریکی در سلونوئید ولو برقرار میگردد، به دلیل بوجود آمدن یک میدان مغناطیسی شافت شیر حرکت میکند و باعث حرکت دیافراگم شیر خواهد شد. این دیافراگم در مسیر عبوری سیال قرار میگیرد و مسیر جریان را قطع یا وصل خواهد کرد.
شکل زیر نحوه عملکرد یک سلونوئید ولو را نمایش میدهد.
شیر برقی جیواکس در 2 مدل شیر های نرمال باز و شیر های نرمال بسته تولید میشوند. پیش از معرفی مدل های شیر برقی جیواکس به معرفی مفاهیم نرمال باز و نرمال بسته در شیر برقی اشاره خواهیم کرد:
شیر برقی نرمال باز (Normally Open) و نرمال بسته (Normally Close)
صفحه دیافراگم شیربرقی هنگام برق دار شدن بوبین، بالا میرود و در شیرهای نرمال بسته یا (normally close) باعث باز شدن مسیر خواهد شد. به طبع تا زمانی که جریان برق در شیر برقی وجود داشته باشد همچنان شافت شیر دیافراگم را بالا نگه داشته و مسیر جریان باز خواهد ماند.
و در حالت برعکس زمانیکه جریان برق از سیم پیچ سلونوئید ولو برداشته شود و برق قطع شود، سیم پیچ مغناطیسی خاصیت آهنربایی یا مغناطیسی خود را از دست خواهد داد. و شافت به حالت ابتدایی خود باز خواهد گشت و بالطبع دیافراگم نیز به جای اول خود برمیگردد و مسیر جریان سیال مسدود خواهد شد.
در شیر برقی با حالت نرمال باز (normally open) دقیقآ مسیر شیر در حالت بدون جریان برق باز خواهد بود و سیال فرآیندی اجازه عبور از داخل شیر را خواهد داشت. به محض برقراری جریان برق به بوبین شیر، سیم پیچ خاصیت آهنربایی پیدا خواهد کرد. و باعث حرکت شافت شیر و دیافراگم آن خواهد شد و مسیر عبوری سیال مسدود خواهد شد.
تا زمانی که جریان الکتریسیته برقرار باشد این مسیر بسته خواهد ماند. به محض قطع شدن جریان برق از شیر، شافت به حالت اولیه بازخواهد گشت. و دیافراگم را به وضعیت اولیه هدایت خواهد کرد و مسیر جریان عبوری مجددآ باز خواهد شد.
انواع شیر برقی جیواکس
همانطور که بالاتر نیز اشاره کردیم شرکت GEWAX تولید کننده انواع شیر برقی 2/2 و 3/2 میباشد.
این شیر ها با انواع متریال های بدنه برنجی، برنجی با پوشش نیکل، آلومینیومی و استیل میباشد.
شیر برقی جیواکس در انواع سلونوئید ولو دیافراگمی، سوزنی و پیستونی موجود میباشند.
مشخصات فنی شیر برقی جیواکس
برخی از مشخصات فنی شیر برقی جیواکس عبارت اند از:
- شیر برقی جیواکس مناسب انواع سیالات مایع، گاز، بخار و همچنین انواع روغن و سوخت های گازی و مایع میباشد.
- ماکزیمم دمای فرآیندی برای انواع سیالات فرآیندی برای شیربرقی جیواکس از 10- تا 180 درجه سانتی گراد میباشد.
- انواع ولتاژ های 6, 12, 24 ولت DC و ولتاژ های 24, 110, 220 و 230 ولت AC برای بوبین های این شرکت در دسترس میباشد. لازم به توضیح است بیشنر بوبین های شیربرقی جیواکس تولید شرکت آمیسکو ایتالیا میباشد.
- دیافراگم شیر برقی جیواکس در انواع متریال های EPDM, PTFE, FKM, NBR و پلی اورتان موجود میباشند. که هریک با توجه به دمای فرآیندی سیال انتخاب میشوند.
- انواع سایز های اتصال به فرایند “1/8 تا “2 مطابق استاندارد NPT برای شیر برقی جیواکس در دسترس میباشد.
- شیر برقی جیواکس در انواع مدل های شیر های نرمال باز (normally open) و شیرهای نرمال کلوز (normally close)، انواع شیر های ضد انفجار دارای تائیدیه های Ex، انواع شیر های با عملکرد مستقیم و پایلوت تولید میگردند.
- انواع Cv ظرفیت های کوچک از 0.4 لیتر بر دقیقه تا ظرفیت های بالا 80 متر مکعب بر ساعت برای شیر برقی جیواکس در دسترس میباشد.
نکات مهم در خرید شیر برقی
شیر برقی نیز مانند سایر شیرآلات پایپینگی یا کنترلی دارای عوامل مهم متعددی برای طراحی و انتخاب و خرید میباشد. از جمله مهترین فاکتور ها برای خرید یک شیربرقی میتوان به موارد زیر اشاره کرد:
- 1- عملکرد شیر برقی که بصورت مستقیم یا غیر مستقیم باشد، مهمترین پارامتری میباشد که باید مد نظر قرار داد. همچنین عملکرد تدریجی یا ضربه ای شیر برقی برای سیالات گازی بسیار مهم میباشد. که باید در انتخاب شیر برقی به آن توجه کرد.
- 2- سایز شیر برقی با توجه به خط لوله باید انتخاب شود.
- 3- متریال بدنه شیر برقی با توجه به نوع سیال و دما و فشار فرایند باید به درستی انتخاب شود. در غیر اینصورت بدنه شیر دچار آسیب های غیر قابل جبران مانند خوردگی و شکستگی و ترک خواهد شد.
- 4- Cv شیر یکی دیگر از عواملی میباشد که مانند همه شیر های صنعتی باید برای شیر برقی نیز در نظر گرفت. تا شیر توانایی عبور کامل جریان را از خود داشته باشد.
- 5- ولتاژ کاری بوبین یکی دیگر از عواملی میباشد که برای سلونوئید ولو باید مد نظر قرار داد. ولتاژ های 24 ولت DC امکان خطرهای انفجاری در محیط های خطرناک را ندارند و معمولآ دارای تائیدیه های ضد انفجار Ex هستند.
