فیلتر پنوماتیک چیست و چطور انتخاب شود؟

عکس بالا فیلتر رطوبت‌گیر پنوماتیک مدل AF2000-02 است: یک ماژول با کاسه شفاف، محافظ دور کاسه و شیر تخلیه پایین. این تصویر واحد مراقبت سه‌تکه نیست و رگولاتور یا روغن‌زن روی آن دیده نمی‌شود.

فیلتر پنوماتیک چیست؟

کمپرسور هوا را از محیط می‌کشد؛ هوایی که گرد، بخار آب و گاهی روغن محیط دارد. پس از فشرده شدن، لوله سرد می‌شود و بخشی از بخار به قطره تبدیل می‌گردد. به این آب جمع‌شده چگالش یا کندانسه می‌گویند. اگر قطره و ذره وارد اورینگ شیر یا پکینگ جک شود، حرکت خط می‌افتد، داخل مسیر زنگ می‌زند و نشتی‌های ریز دائمی می‌شوند. فیلتر برای همین دو آلودگیِ قابل دیدن و قابل جمع شدن است: آب مایع و ذره جامد.

بدنه یک ورودی و یک خروجی دارد، پایین آن کاسه است و ته کاسه مسیر تخلیه. هوا داخل کاسه آرام می‌شود، آب و جرم سنگین در کف می‌ماند و هوا از عنصر صافی به خروجی می‌رود. در فروشگاه این خانواده فیلتر رطوبت‌گیر نام دارد؛ یعنی جداکننده آب مایع و ذره، نه خشک‌کن تبریدی سالن. صافی عمومی بخار هنوز مایع‌نشده را حذف نمی‌کند و همان بخار ممکن است در لوله سردتر دوباره قطره بسازد. برای همین فیلتر نزدیک مصرف‌کننده لازم می‌ماند، حتی اگر ابتدای خط تله آب داشته باشد.

فیلتر چطور قطره و ذره را جدا می‌کند؟

جداسازی دو مرحله دارد. اول هوا به پره یا صفحه منحرف‌کننده می‌خورد، مسیرش عوض می‌شود و قطره و ذره سنگین به دیواره و کف کاسه می‌افتند. اگر کاسه خالی و نصب عمودی باشد، بخش بزرگی از آب مایع همین‌جا می‌ماند. بعد هوا از عنصر می‌گذرد. عنصر ذره هنوز معلق را نگه می‌دارد و در مدل‌های عمومی اغلب استوانه‌ای متخلخل است. عنصر مصرفی است. با بسته شدن روزنه‌ها عبور سخت می‌شود و عملگر کند می‌گردد، بی‌آنکه تنظیم خط عوض شده باشد.

اگر سطح آب به دهانه عنصر برسد، قطره دوباره با هوا کنده می‌شود و فیلتر کار را برعکس می‌کند. کاسه شفاف یا پنجره بغل برای دیدن همین سطح است. در کاسه فلزی با پنجره کدر، سطح را حدس نزنید. مه روغن و بخار آب را هم از روی شکل کاسه فرض نکنید. اگر صفحه کالا فقط جدا کردن آب و گرد را گفته، همان را ملاک بگیرید.

تخلیه کاسه فیلتر چه تفاوتی دارد؟

تخلیه بخشی از خود فیلتر است و آب جمع‌شده باید از خط خارج شود. در نوع دستی اپراتور شیر ته کاسه را باز و بعد می‌بندد. این روش ساده است، به شرط دیدن روزانه کاسه. فراموش کردنش شایع‌ترین دلیل برگشتن آب به شیر است. نوع نیمه‌خودکار معمولاً با بی‌فشار شدن خط باز می‌شود و با برگشت فشار می‌بندد، پس خط شبانه‌روز تحت فشار را به‌تنهایی خالی نمی‌کند. نوع خودکار با بالا آمدن سطح آب باز می‌شود و برای نقطه دور از دسترس مناسب است، به شرط باز ماندن مجرا از لجن و پلیسه.

آب تخلیه‌شده کثیف است و نباید روی کف یا داخل جعبه برق بریزد. شیلنگ کوتاه تا ظرف، پاشش را قطع می‌کند. پیش از باز کردن کاسه، فشار همان شاخه را صفر کنید و کاسه تحت فشار را با زور باز نکنید. اورینگ کج، نشت دور رزوه می‌سازد. بستن همیشگی شیر تخلیه به‌خاطر چکه، آب را به داخل خط برمی‌گرداند.

میکرون در انتخاب فیلتر یعنی چه؟

میکرون واحد ریزی صافی است، نه واحد فشار و نه واحد دبی. روی برگه همان مدل، این عدد می‌گوید عنصر ذره درشت‌تر از آن اندازه را بیشتر نگه می‌دارد. عدد کوچک‌تر یعنی صافی ریزتر و معمولاً گرفتگی زودتر، چون روزنه‌ها تنگ‌ترند. عدد بزرگ‌تر عبور راحت‌تر و گرفتن ذره درشت و قطره است، نه هوای آزمایشگاهی. برای شیر و جک عمومی، صافی بیش از حد ریز همیشه بهتر نیست؛ افت عبور بالا می‌رود، در حالی که مشکل اصلی ممکن است همان آب کاسه باشد.

برای فیلترهای فروشگاه یک درجه میکرون در این مقاله ساخته نشده است. مشخصه را فقط از صفحه همان مدل بخوانید و به مدل کناری تعمیم ندهید. عنصر یدکی باید در همان کاسه بنشیند و اورینگ بالا و پایین کیپ شود، وگرنه هوا از کنار صافی رد می‌شود. هنگام خرید یدکی کد بدنه را بدهید.

فیلتر هوا جای رگولاتور یا روغن‌زن را می‌گیرد؟

نه. فیلتر ذره و آب مایع را کم می‌کند، ولی فشار پایین‌دست را ثابت نگه نمی‌دارد و گیج تنظیم ندارد. تنظیم فشار در مقاله رگولاتور فشار پنوماتیک چیست و چطور انتخاب شود؟ جدا آمده و اینجا باز نمی‌شود. روغن‌زن قطعه دیگری است. ریختن روغن داخل کاسه فیلتر عنصر را می‌بندد. فیلتر دبی را هم اندازه نمی‌گیرد و شیر قطع نیست.

در چیدمان FRL فیلتر معمولاً اولین ماژول از سمت منبع است. ترتیب مجموعه و موارد روغن در مقاله واحد مراقبت پنوماتیک چیست و چطور انتخاب شود؟ است و اینجا تکرار نمی‌شود. اگر فقط پاک‌سازی لازم باشد، فیلتر تکی کافی است. کند شدن جک اغلب از کاسه پر یا عنصر گرفته است، نه از خود سیلندر. انتخاب قطر و کورس در مقاله جک پنوماتیک چیست و چطور انتخاب شود؟ آمده است.

خرید فیلتر رطوبت‌گیر پنوماتیک مقایسه مدل‌های فیلتر هوا

نمونه بالا فیلتر رطوبت‌گیر پنوماتیک مدل AF5000-10 با اتصال یک اینچ است. کاسه فلزی است، پنجره بغل سطح آب را نشان می‌دهد و شیر تخلیه پایین بدنه است. این عکس فیلتر تکی است، نه واحد مراقبت کامل.

چطور فیلتر مناسب خط را انتخاب کنیم؟

انتخاب از آلودگی واقعی خط شروع می‌شود. برای آب لوله و گرد معمولی شیر و جک، فیلتر رطوبت‌گیر با تخلیه درست انتخاب پایه است. اگر سازنده هوای بسیار خشک یا بدون روغن خواسته، کاسه بزرگ‌تر به‌تنهایی کافی نیست. ضربه، گرمای موضعی و بخار حلال هم با کاسه پلاستیکی بی‌حفاظ سازگار نیست.

رزوه را با لوله همان شاخه یکی کنید. در دسته فیلتر رطوبت‌گیر مدل‌هایی با اتصال یک‌چهارم، سه‌هشتم، یک‌دوم، سه‌چهارم و یک اینچ هست، از جمله خانواده AF و بدنه مینی، میدی و ماکسی. چند تبدیل پشت سر هم مسیر را تنگ می‌کند. ظرفیت عبور را از داده همان کالا و مصرف هم‌زمان بسنجید. هیچ دبی عمومی و هیچ حد فشار کلی در این متن ساخته نشده است. اگر کاسه هر روز دیده شود تخلیه دستی کافی است؛ خط دور یا همیشه تحت فشار به تخلیه خودکار و بازدید مجرا نیاز دارد.

حد فشار و دما را از پلاک و جدول همان صفحه بخوانید. مدل‌های کنار هم لزوماً یک حد ندارند. اگر پلاک مخدوش است، کد را با صفحه کالا تطبیق دهید و حدس نزنید. پیش از سفارش، جهت فلش، جا شدن کاسه برای باز شدن و نیاز به براکت را روی عکس و ابعاد ببینید. کاسه‌ای که پشت دیواره تابلو گیر کند تخلیه نمی‌شود، هرقدر عنصرش نو باشد.

نصب و سرویس فیلتر هوا چگونه باشد؟

فیلتر را عمودی ببندید و کاسه را رو به پایین بگذارید تا آب به دهانه تخلیه برسد. فلش بدنه باید با جهت جریان یکی باشد. بستن برعکس جداکننده را مختل می‌کند. پلیسه و اضافه نوار آب‌بندی را پیش از بستن از لوله خالی کنید، چون عنصر یا مجرای تخلیه را می‌بندد. فیلتر فقط کنار کمپرسور، چگالش لوله بلند را به جک می‌رساند. کاسه باید دیده شود و براکت وزن آن را از رزوه لوله بردارد.

سرویس سه کار است: تخلیه پیش از رسیدن آب به عنصر، تعویض عنصر وقتی عبور کم شده، و سالم ماندن اورینگ کاسه. عنصر عمومی را با حلال قوی نشویید؛ اگر شستنی اعلام نشده، عوضش کنید. اگر یک روز بعد از تخلیه کاسه دوباره لبریز است، رطوبت ورودی زیاد است یا بدنه برای آن حجم آب کوچک است. سفت کردن شیر تخلیه این را حل نمی‌کند. اگر سطح آب پایین است و عملگر کند است، به عنصر گرفته، نشتی پایین‌دست و تنگی تبدیل فکر کنید.

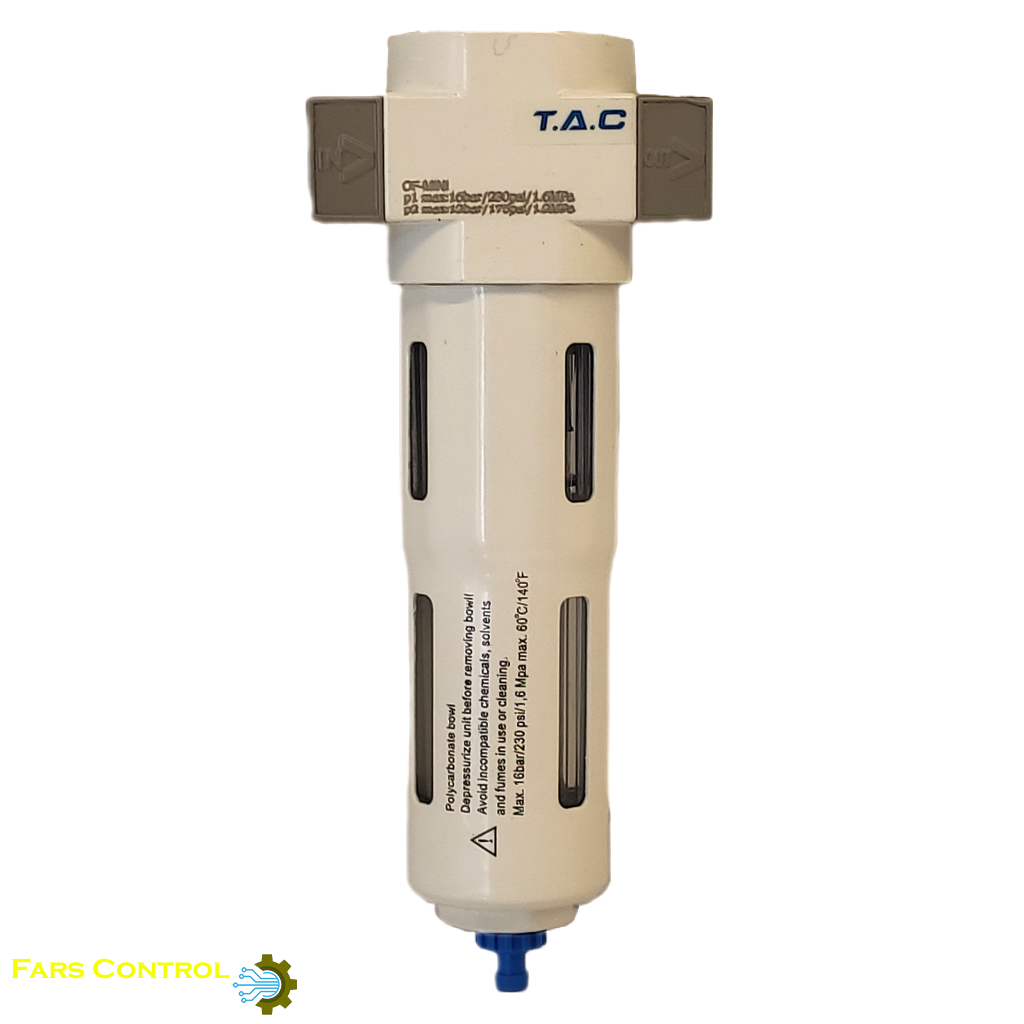

عکس سوم فیلتر رطوبت‌گیر مدل OF-MINI با اتصال یک‌چهارم اینچ است. بدنه روشن، پنجره بازدید و شیر تخلیه پایین دیده می‌شود. این هم فیلتر تکی است، نه مجموعه فیلتر و رگولاتور و روغن‌زن. اختلاف شکل با دو مدل قبلی به خانواده بدنه و سایز اتصال برمی‌گردد، نه به کامل بودن واحد مراقبت.

جمع‌بندی انتخاب فیلتر پنوماتیک

فیلتر پنوماتیک قطره و ذره را از هوای فشرده جدا می‌کند. اگر تخلیه رها شود، عنصر نو هم آب را به خط برمی‌گرداند. میکرون ریزی صافی روی برگه همان مدل است و اینجا یک درجه واحد ساخته نشده. حد فشار را از پلاک همان کالا بخوانید. فیلتر را با رگولاتور، روغن‌زن و خشک‌کن عمیق عوض نگیرید و کد، سایز و نوع کاسه را در دسته فیلتر رطوبت‌گیر با شاخه خودتان تطبیق دهید.

دیدن فیلترهای پنوماتیک انتخاب فیلتر رطوبت‌گیر هوا

پرسش‌های کوتاه

فیلتر پنوماتیک قطره آب و ذره را چطور جدا می‌کند؟

هوا داخل کاسه به صفحه منحرف‌کننده می‌خورد تا قطره و ذره سنگین در کف بماند، بعد از عنصر صافی رد می‌شود تا ذره معلق باقی‌مانده گرفته شود. بخار آب هنوز مایع‌نشده از این مسیر معمولی حذف نمی‌شود.

تخلیه کاسه فیلتر باید دستی باشد یا خودکار؟

اگر کاسه هر روز دیده و خالی می‌شود، تخلیه دستی کافی است. اگر خط همیشه تحت فشار است یا دور از دسترس است، تخلیه خودکار مناسب‌تر است، به شرطی که مجرای تخلیه از لجن بسته نشود.

عدد میکرون فیلتر را از کجا بخوانیم؟

از برگه یا صفحه همان مدل. میکرون ریزی عنصر را می‌گوید و عدد کوچک‌تر یعنی صافی ریزتر. یک درجه واحد برای همه فیلترها در این مقاله ساخته نشده است.

آیا فیلتر هوا جای رگولاتور را می‌گیرد؟

خیر. فیلتر ذره و آب مایع را جدا می‌کند و فشار خروجی را تنظیم نمی‌کند. تنظیم فشار کار رگولاتور است و روغن‌زدن هوا هم کار قطعه دیگری است.
