در بسیاری از مخزن‌های آب، چاه و خط فرایندی، مسئله اصلی دانستن میلی‌متر ارتفاع نیست. پمپ هنوز می‌چرخد در حالی که مایع تمام شده، یا مسیر پرکن باز مانده و سیال سرریز میکند. برای جلوگیری، در یک ارتفاع معلوم باید وضعیت یک کنتاکت عوض شود. نام این وسیله سوئیچ سطح است. در کارگاه به آن لول سوئیچ می‌گویند و اگر شناور کابلی باشد، فلوتر. فلوتر فقط یک ساخت از سوئیچ سطح است. اگر به‌جای نقطه، دستگاهی بیاید که فقط جریان آنالوگ بدهد، کنتاکتور پمپ همچنان تماس خشک کم دارد. اینجا فرق فلوتر، چنگال و خازنی، معنای نرمالباز و نرمالبسته، و مرز این سوئیچ با ترانسمیتر سطح روشن میشود.

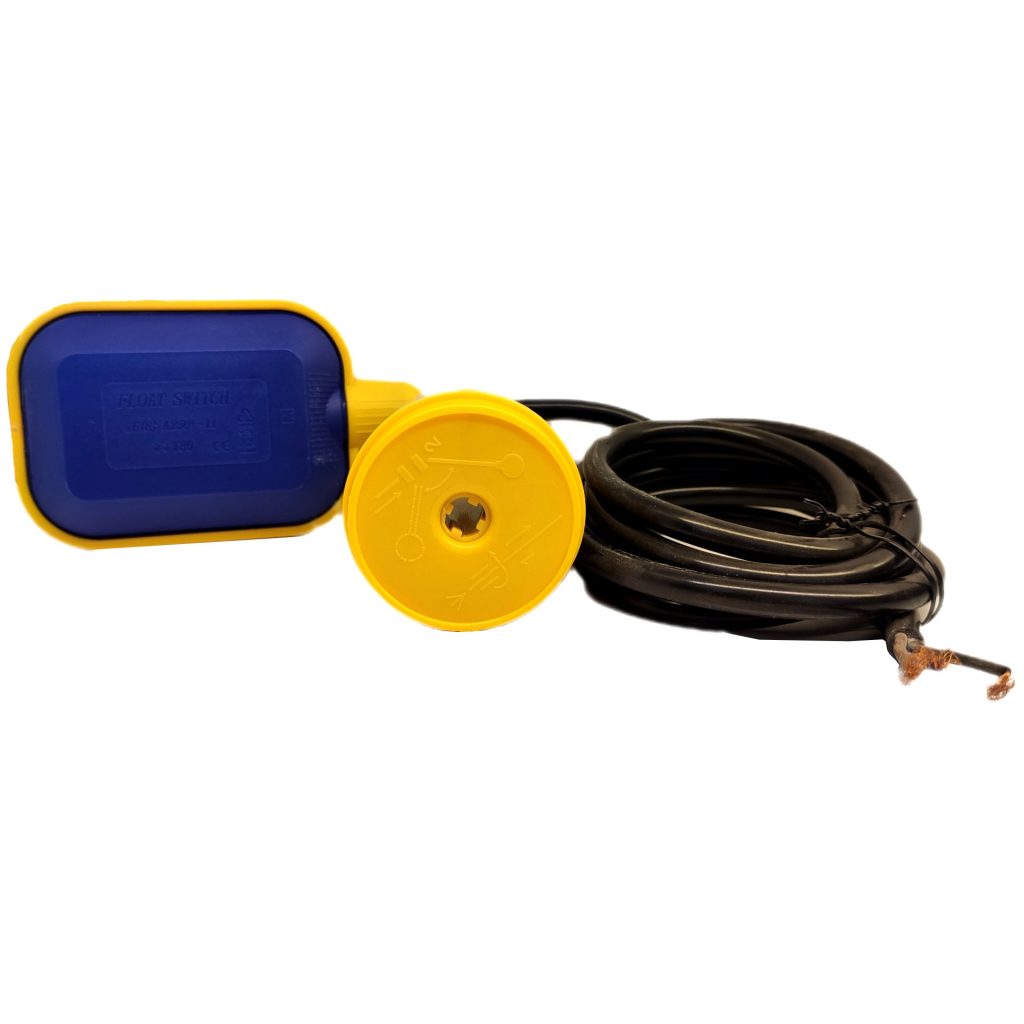

شناور کابلی با وزنه تعادل. خروجی این قطعه کنتاکت است، نه ارتفاع پیوسته. تصویر از صفحه فلوتر مکانیکی با کابل یک متری در فروشگاه فارس کنترل است.
سوئیچ سطح نگهبان یک نقطه است و ارتفاع را در طول مخزن گزارش نمی‌کند. وقتی ماده به تراز تنظیم‌شده برسد یا از آن پایین بیاید، کنتاکت باز یا بسته میشود. خبر خروجی «رسید» یا «نرسید» است، نه درصد پر بودن مخزن.
این وسیله سیگنال ۴ تا ۲۰ میلیآمپر نمی‌سازد. آلارم بالا و آلارم پایین دو نقطه‌اند و معمولاً دو سوئیچ می‌خواهند. شناوری که فقط بین دو وضعیت مکانیکی جابه‌جا میشود هم منحنی سطح نمی‌دهد. سوئیچ سطح و لول سوئیچ نام کارکردند. فلوتر یک ساختمان مکانیکی است و چنگال و پروب خازنی هم، بی‌شناور، سوئیچ سطح‌اند. هر سیال و هر دما حکم خودش را دارد.
ترانسمیتر سطح ارتفاع را در یک بازه پیوسته گزارش میکند. خروجی معمولش در تابلو جریان ۴ تا ۲۰ میلیآمپر است. نمایشگر و ورودی آنالوگ پی‌ال‌سی با همین عدد کار می‌کنند. سوئیچ این عدد را ندارد و فقط کنتاکت را در یک نقطه عوض میکند. یکی جای دیگری را پر نمی‌کند.
برای خاموش کردن پمپ در سطح پایین یا بستن پرکن در سطح بالا، سوئیچ کافی است. برای ثبت روند یا حرکت تناسبی شیر، ترانسمیتر لازم است. در مخزن مهم نقش‌ها را جدا بگذارید: عدد از ترانسمیتر، توقف سخت از یک سوئیچ مستقل. اگر حلقه آنالوگ قطع شود هنوز یک کنتاکت برای آلارم می‌ماند. این توصیه جای طراحی ایمنی همان پروژه را نمی‌گیرد.
همین جدایی در فشار هم هست. سوئیچ فشار کنتاکت نقطه‌ای میدهد و ترانسمیتر فشار مقدار پیوسته. مقاله چطور ترانسمیتر فشار انتخاب کنیم؟ همان مرز را برای فشار باز کرده است. سطح هم دو ابزار می‌خواهد، نه یک ابزار با دو اسم.
| معیار | سوئیچ سطح | ترانسمیتر سطح |
|---|---|---|
| خروجی | عوض شدن کنتاکت در یک ارتفاع | مقدار پیوسته؛ در صنعت اغلب ۴ تا ۲۰ میلیآمپر |
| سؤال قابل جواب | سطح به این نقطه رسیده یا نه | سطح الان در این بازه چقدر است |
| کار معمول | آلارم بالا یا پایین، قطع و وصل پمپ | نمایش، ثبت روند، کنترل تناسبی |
| جایگزینی | منحنی سطح را نمی‌سازد | خودبه‌خود کنتاکت خشک برای پمپ نمی‌دهد |
نرمالباز یا NO در وضعیت مرجع باز است و با عمل سوئیچ بسته میشود. نرمالبسته یا NC برعکس است. مرجع را سازنده تعریف میکند. در شناور کابلی اغلب حالت آویزان است، نه هر وضعی که عادی به نظر برسد. رنگ سیم بین برندها یکی نیست. برگه همان قطعه ملاک است، وگرنه منطق پر کردن وارونه میشود.
بسیاری از فلوترهای کابلی سه رشته دارند: مشترک، نرمالباز و نرمالبسته. با انتخاب رشته، یک شناور برای پر کردن یا برای خالی کردن به کار می‌رود، به شرط آنکه در سطح بالا معلوم باشد کدام کنتاکت بسته است. برای آلارم بالا گاهی مدار را طوری می‌بندند که قطع سیم هم شبیه خطر دیده شود. کنتاکت نرمال‌بسته‌ای که در سطح بالا باز میشود از این جهت به قطع سیم شبیه است. این عادت حکم همه پمپ‌ها نیست. اگر با بوبین کنتاکتور نخواند، فرمان برعکس میشود و سرریز رخ میدهد.
بدنه همین شناور را از نزدیک ببینید. داخل پوسته یک سازوکار قطع و وصل است. از این پوسته میلیآمپر متناسب با ارتفاع بیرون نمی‌آید. عکس از گالری همان فلوتر کابل یک متری است.
فارس کنترل (تأمین صنعت) در شیراز دسته جداگانه‌ای به نام سوئیچ سطح ندارد. شناورهای کابلی داخل دسته سوئیچ و میکروسوئیچ هستند.
نیروی شناوری بدنه فلوتر را بالا می‌آورد یا کج میکند و میکروسوئیچ، تیغه یا ساچمه داخل محفظه کنتاکت را عوض میکند. وزنه روی کابل طول آزاد را مشخص میکند تا شناور بتواند کج شود. اگر کابل سفت بسته شود و شناور تاب نخورد، نقطه عمل گم میشود. جای گیره و وزنه همان تنظیم نقطه است.
برای آب تمیز و مخزنی که بشود شناور را شست، این ساختمان ساده است. لجن، چربی، الیاف و رسوب بدنه را می‌چسبانند. شناور از سطح پیروی نمی‌کند و کنتاکت در وضعیت آخر می‌ماند. پمپ خشک کار میکند یا مخزن سرریز میکند. دفن شدن وزنه در کف، نشستن شناور روی کف غلیظ، و قطع و وصل پیاپی کنار ریزش ورودی هم از همین خطاها هستند.
بدنه، روکش کابل و آب‌بند باید مال همین سیال و همین دما باشند. شناور آب سرد جواب بخار و جواب اسید نیست. نمونه‌های کابلی فروشگاه، از جمله کابل دو متری و شیوا امواج، از همین خانواده مکانیکی‌اند و یک مدل برای هر مخزن کارخانه نیستند.
وزنه روی کابل در فلوتر مکانیکی شیوا امواج مدل MFL دیده میشود. این وزنه قطعه را سوئیچ نقطه‌ای میکند و همچنان خبر پیوسته از ارتفاع نمی‌دهد.
سوئیچ چنگالی دو شاخک دارد که در هوا می‌لرزند. وقتی مایع شاخک را بپوشاند، لرزش میرا میشود و مدار داخلی کنتاکت یا رله را عوض میکند. شناوری در کار نیست که به دیواره بچسبد. برای همین، بعد از اینکه لجن فلوتر را از کار انداخت، خیلی‌ها سراغ چنگال می‌روند. این انتقال فقط وقتی درست است که چگالی سیال در حد همان مدل باشد.
اگر شاخک برای مایع سنگین‌تر ساخته شده باشد و در سیال سبک یا روی کف و حباب بنشیند، ممکن است میرایی لازم ساخته نشود و کنتاکت عوض نشود. رسوب روی شاخک هم نقطه را جابه‌جا میکند. حداقل چگالی را از برگه همان مدل بخوانید. عدد کلی برای همه چنگال‌ها وجود ندارد. یک مدل هم‌زمان جواب بخار و اسید را نمی‌دهد. اگر چگالی را ندارید، خریدن چنگال حدس است نه انتخاب.
در سوئیچ خازنی، پروب با دیواره مخزن یا با یک الکترود دوم یک خازن می‌سازد. هوا و ماده داخل مخزن رفتار دی‌الکتریک یکسانی ندارند. وقتی ماده پروب را بپوشاند ظرفیت عوض میشود و در یک آستانه، کنتاکت تغییر میکند. خروجی باز هم نقطه‌ای است. اگر مقدار پیوسته لازم باشد، آن دستگاه ترانسمیتر خازنی است و نباید با سوئیچ خازنی یکی گرفته شود.
برای بسیاری از مایع‌ها و بعضی پودرها به‌کار می‌آید، جایی که شناور غرق میشود یا لای جامد گیر میکند. مایع رسانا و نارسانا یک جور بسته نمی‌شوند. مخزن پلاستیکی گاهی الکترود مرجع می‌خواهد، چون دیواره عایق نقش الکترود دوم را ندارد. لایه روی پروب آستانه را جابه‌جا میکند. پروب برهنه یا روکش‌دار و دمای مجاز را با همان ماده ببینید. اسید و بخار اینجا هم دو مسئله جدا هستند.
انتخاب را از نوع خروجی شروع کنید. اگر عدد سطح لازم است بروید سراغ ترانسمیتر. اگر فقط یک یا دو ارتفاع مهم است، سوئیچ درست است. فقط بالا، فقط پایین، یا هر دو برای روشن و خاموش پمپ؟ دو ارتفاع مستقل معمولاً دو وسیله می‌خواهند. شناوری که بین دو زاویه فقط دو حالت میدهد پروفیل سطح نمی‌سازد.
سؤال بعدی چسبندگی است. آب تمیز، دسترسی برای شست‌وشو و جایی برای کج شدن کابل، فلوتر را گزینه ساده میکند. در فارس کنترل همین شناورها، از جمله کابل یک متری، کابل دو متری و مدل ام‌اف‌ال شیوا امواج، داخل دسته سوئیچ و میکروسوئیچ هستند نه در یک دسته مستقل لول سوئیچ. لجن و چربی و الیاف این گزینه را از رده خارج میکند. اگر تمیزکاری واقعاً در برنامه شیفت نیست، نقطه را از روز اول به چنگال یا پروب بسپارید.
اگر قطعه متحرک نمی‌خواهید و چگالی در حد همان چنگال است، چنگال گزینه بعدی است. برای جامد و پودر، یا جایی که پروب از شناور منطقی‌تر است، خازنی را با شرط رسوب ببینید. جنس قطعات خیس و دما را برای همین سیال جدا کنید. یک مدل هم بخار را جواب نمی‌دهد هم اسید را. کنتاکت کوچک را مستقیم به موتور بزرگ ندهید. باید از رله یا کنتاکتور رد شود و آمپر از پلاک همان مدل خوانده شود، نه از یک عدد کلی. نقطه فلوتر را هم از ریزش ورودی و از کف ته‌نشین دور کنید.
سوئیچ سطح مسیر سیال را خودش باز و بسته نمی‌کند و فقط خبر نقطه را میدهد. این خبر ممکن است کنتاکتور پمپ، یک رله، یا بوبین شیر برقی پرکن را بگیرد. انتخاب شیر کار جداگانه‌ای است. فشار، قطر، جنس و وضعیت شیر هنگام قطع برق در مقاله شیر برقی چیست و انتخاب درست آن در خط صنعتی چگونه است؟ آمده است. سطح فرمان را می‌سازد و شیر راه سیال را.
سوئیچ فشار جای سوئیچ سطح را نمی‌گیرد، چون به فشار نگاه میکند نه به ارتفاع. خشک‌کار کردن بعضی پمپ‌ها در فشار دهش دیده میشود، ولی مخزن باز ممکن است پر شود بی‌آنکه فشار خط به آستانه آن سوئیچ برسد. انتخاب سوئیچ فشار در مقاله سوئیچ فشار چیست و چطور باید برای خط صنعتی انتخاب شود؟ جدا آمده است. اگر خط هم فشار دارد هم سطح، هر کدام سوئیچ خودش را می‌خواهد.
اگر نقطه سطح با شناور کابلی حل میشود، دو نمونه فروشگاه این‌ها هستند. برای چنگال و خازنی اول سیال و چگالی و رسوب را روشن کنید. یک شناور آب فهرست آن انتخاب نیست.
سوئیچ سطح جای نقطه را می‌گیرد نه جای اندازه‌گیری پیوسته را. کارش عوض کردن کنتاکت است وقتی سطح از یک تراز رد شود. ترانسمیتر سطح مقدار را در طول بازه میگوید، اغلب با ۴ تا ۲۰ میلیآمپر، و خودبه‌خود تماس خشک آلارم نیست. اگر مخزن هم نمایش بخواهد هم توقف سخت، هر دو وسیله لازم‌اند و نرمالباز یا نرمالبسته از برگه همان سوئیچ خوانده میشود.
فلوتر برای مایع تمیز و جایی است که بشود گرفتگی را شست. در لجن و چربی می‌چسبد و نقطه‌اش را گم میکند. چنگال مرتعش قطعه روی سطح ندارد، به شرط آنکه چگالی سیال با همان مدل بخواند. خازنی وقتی به‌کار می‌آید که پروب با ماده جور باشد و رسوب روی پروب فراموش نشده باشد. هیچ‌کدام با یک مدل هم بخار را پوشش نمی‌دهند هم اسید را. در فارس کنترل مسیر آماده برای شناور کابلی همان دسته سوئیچ و میکروسوئیچ است. چنگال و خازنی را با مشخصات سیال بخواهید، نه با این فرض که شناور موجود همه نقطه‌ها را جواب میدهد.
ورود به دسته سوئیچ و میکروسوئیچ نمونه فلوتر کابلی
لول سوئیچ نام کارکرد است: سوئیچ سطح که در یک ارتفاع کنتاکت را عوض میکند و میلی‌متر ارتفاع یا درصد پر بودن را گزارش نمی‌کند. فلوتر فقط ساخت مکانیکی همین کارکرد است، یعنی شناور کابلی. چنگال مرتعش و پروب خازنی هم بدون شناور سوئیچ سطح‌اند و سیگنال ۴ تا ۲۰ میلیآمپر نمی‌سازند.
نه. ترانسمیتر سطح ارتفاع را در یک بازه پیوسته میگوید و خروجی معمولش ۴ تا ۲۰ میلیآمپر است. سوئیچ سطح این عدد را ندارد و فقط خبر میدهد سطح به نقطه رسیده یا نه. برای قطع و وصل پمپ سوئیچ کافی است و برای ثبت روند یا شیر تناسبی ترانسمیتر لازم است.
نه. فلوتر برای آب تمیز و جایی است که بشود شناور را شست. لجن، چربی، الیاف و رسوب بدنه را می‌چسبانند، شناور از سطح پیروی نمی‌کند و کنتاکت در وضعیت آخر می‌ماند. اگر کابل آن‌قدر سفت باشد که شناور تاب نخورد، نقطه عمل گم میشود.
نه. نرمالباز در وضعیت مرجع باز است و با عمل سوئیچ بسته میشود و نرمالبسته برعکس است، ولی مرجع را سازنده تعریف میکند. در شناور کابلی این مرجع اغلب حالت آویزان است و رنگ سیم بین برندها یکی نیست. برگه همان قطعه ملاک است، وگرنه منطق پر کردن وارونه میشود.
