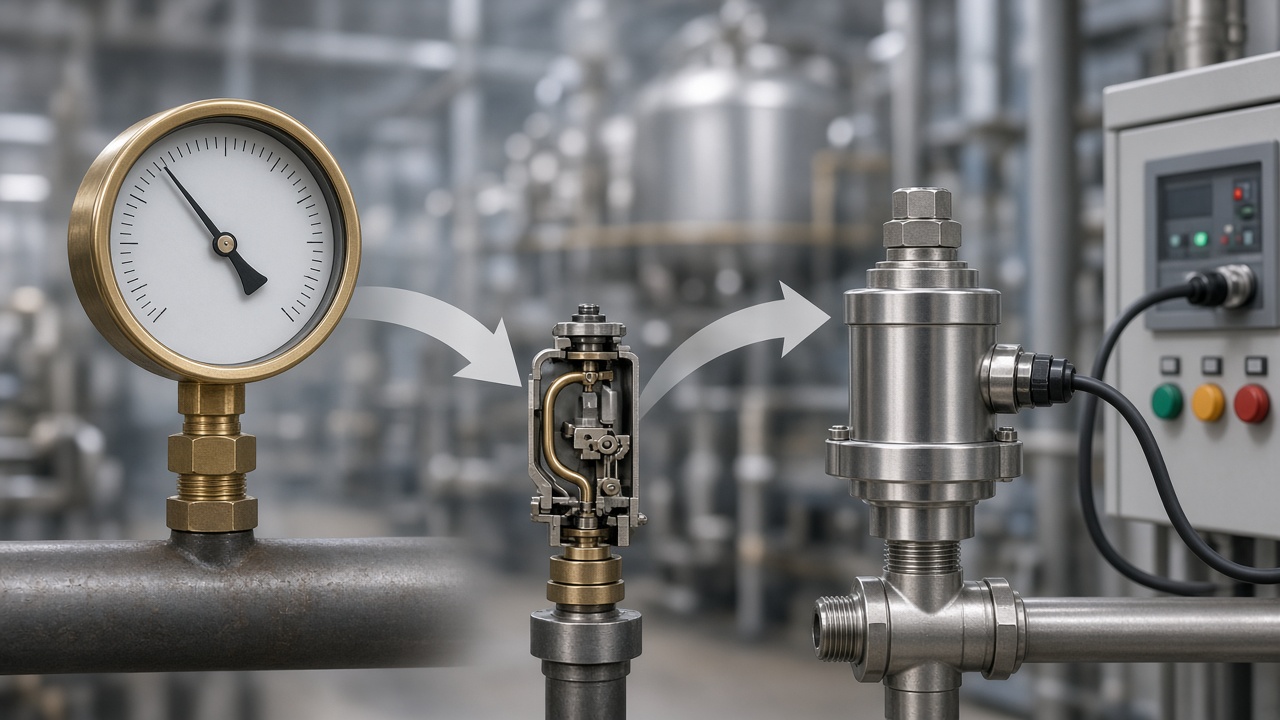

در سفارش‌های ابزار دقیق سه نام کنار هم می‌آیند و بعد معلوم می‌شود هر کدام کار دیگری می‌کنند. اپراتور روی خط عقربه می‌خواهد و واحد کنترل عددی می‌خواهد که به PLC برسد. نتیجه این جابه‌جایی اسم‌ها یا گیجی است که هیچ سیمی به تابلو نمی‌رود، یا ترانسمیتری است که پای دستگاه خوانده نمی‌شود، یا المانی است که خروجی‌اش برای کارت آنالوگ بیش از حد ضعیف است. فرق در این است که فشار را فقط نشان می‌دهند، فقط حس می‌کنند، یا به سیگنالی تبدیل می‌کنند که تا اتاق کنترل برود.
اگر هدف شما فقط دیدن فشار در محل نصب است، از دسته گیج فشار شروع کنید.
گیج فشار عقربه‌ای، که در کارگاه مانومتر هم نامیده می‌شود، فشار گاز یا مایع را با یک عنصر مکانیکی به حرکت تبدیل میکند. در مدل رایج این عنصر لوله بوردون است؛ لوله‌ای خمیده که با بالا رفتن فشار کمی باز می‌شود و عقربه را روی صفحه مدرج می‌چرخاند. اپراتور باید کنار تجهیز بایستد و درجه را بخواند. در شکل معمولی هیچ خروجی الکتریکی وجود ندارد: نه جریان، نه ولتاژ و نه کنتاکت.
مرز کار گیج همین‌جا مشخص می‌شود. اگر اتاق کنترل باید روند فشار را ثبت کند، اگر اینترلاک بر پایه یک مقدار پیوسته تصمیم می‌گیرد، یا اگر چند نقطه باید روی سامانه نظارت دیده شود، گیج معمولی به‌تنهایی کافی نیست. نبودِ سیم به معنی خرابی دستگاه نیست؛ این تجهیز از اول برای مشاهده محلی ساخته شده است. اگر در مشخصات عبارت خروجی الکتریکی نیامده باشد، فرض درست این است که عدد فقط روی صفحه میماند.
بین نمایش خالص و اندازه‌گیری پیوسته یک حالت میانی هست: گیج تماسی، که گاهی مانوستات گفته می‌شود. این وسیله همچنان صفحه و عقربه دارد و فشار را در محل نشان میدهد، اما یک یا چند کنتاکت هم در آن هست. وقتی عقربه به نقطه تنظیم برسد، کنتاکت بسته یا باز می‌شود و می‌تواند آلارم، پمپ یا مدار ساده‌ای را فرمان دهد. نقطه عملکرد معمولاً روی خود گیج تنظیم می‌شود و برای هر آستانه جدید لازم نیست تجهیز عوض شود.
خروجی این مدل روشن و خاموش است، نه یک عدد پیوسته. نمی‌گوید فشار دقیقاً ۶٫۲ بار است یا ۶٫۸ بار؛ فقط خبر میدهد که از حد گذشته یا هنوز نرسیده است. برای ثبت منحنی، کنترل تدریجی شیر یا مقایسه چند نقطه در طول شیفت، گیج تماسی جای ترانسمیتر را نمی‌گیرد. فایده‌اش جای دیگری است: هم اپراتور عدد را می‌بیند و هم یک فرمان حدی صادر می‌شود.
سنسور فشار قطعه‌ای است که تغییر فشار را حس میکند و آن را به سیگنال الکتریکی خام تبدیل میکند. ساختمان حسگر ممکن است کرنش‌سنج، پیزوالکتریک یا خازنی باشد. وجه مشترک مدل‌های پایه این است که خروجی‌شان کوچک است؛ غالباً در حد میلی‌ولت و وابسته به ولتاژ تغذیه‌ای که به حسگر داده می‌شود. چنین سیگنالی روی کابل بلند، کنار موتور و درایو، به‌سادگی در نویز محیط گم می‌شود و ورودی جریان PLC انتظار این سطح را ندارد.
برای قابل استفاده شدن این المان، تقویت و تغذیه پایدار باید کنار آن دیده شود. به همین دلیل سنسور خام بیشتر در ماشین‌سازی، میز تست و طرح‌های سفارشی به کار می‌رود، جایی که سازنده خودش مدار واسط را می‌سازد. پیش از خرید باید واحد خروجی را در برگه مشخصات دید. میلی‌ولت یعنی هنوز سیگنال ضعیف است. میلیآمپر یا ولتاژ استاندارد یعنی تجهیز یک مرحله پردازش را داخل خود دارد.
ترانسمیتر همان حس کردن فشار را انجام میدهد، ولی مدار داخلی‌اش سیگنال ضعیف المان را به خروجی قابل انتقال تبدیل میکند. رایج‌ترین این خروجی‌ها جریان ۴ تا ۲۰ میلیآمپر است و در بسیاری از مدل‌های فرآیندی به‌صورت دوسیمه عرضه می‌شود؛ تغذیه و سیگنال از یک جفت سیم می‌گذرند. چهار میلیآمپر معمولاً ابتدای محدوده و بیست میلیآمپر انتهای آن است. چون ابتدای مقیاس روی صفرِ سیم ننشسته، قطع شدن کابل با فشار صفر اشتباه گرفته نمی‌شود. جریان همچنین در مسیر طولانی، نسبت به یک ولتاژ کوچک، کمتر تحت اثر نویز و افت مسیر قرار می‌گیرد.
خروجی ولتاژی، مثلاً صفر تا ده ولت، و بستر دیجیتال هم ساخته می‌شود و وقتی کنترلر نزدیک حسگر است به‌جا است. اما اگر فاصله تا تابلو زیاد باشد و کارت آنالوگ از قبل برای حلقه جریان آماده شده باشد، ۴ تا ۲۰ میلیآمپر انتخاب متعارف واحدهای فرآیندی است. ترانسمیتر، مگر آنکه نمایشگر جدا داشته باشد، عدد را پای خط نشان نمی‌دهد. اگر هم مشاهده محلی لازم است و هم ارسال به کنترلر، هر دو کارکرد باید از اول در مشخصات بیاید.
بعضی خریداران گمان می‌کنند گیج روغنی سیال فرآیند را تمیزتر اندازه می‌گیرد یا روغن وارد خط می‌شود و ناخالصی را جدا میکند. گلیسیرین یا سیلیکونی که محفظه را پر کرده دور مکانیزم عقربه است و با سیال داخل لوله یکی نمی‌شود. کار این مایع، کند کردن نوسان عقربه در برابر لرزش مکانیکی و ضربان فشار است تا درجه خوانا بماند و قطعات متحرک زود ساییده نشوند. پُر بودن قاب نه نشانه بهداشت اندازه‌گیری است و نه جایگزین جنس قطعات در تماس با سیال.
خشک یا روغنی بودن به نصب، دمای محیط و نوع گاز بستگی دارد و از بحث سیگنال خروجی جداست. اگر گیج را برای پمپ، کمپرسور یا محیط سرد می‌خواهید، جزئیات گلیسیرین، سیلیکون، قطر صفحه و حد فشار کاری را در مقاله گیج فشار خشک یا روغنی آورده‌ایم تا انتخاب محفظه با انتخاب نوع خروجی قاطی نشود.
برای مقایسه موجودی، دسته گیج و دسته سنسور را کنار هم ببینید.
دسته گیج فشاردسته سنسور و ترانسمیتر
جدول زیر همان تفاوتی است که موقع سفارش باید روشن باشد. قیمت بالاتر به‌خودی‌خود به معنی مناسب‌تر بودن نیست؛ مناسب بودن یعنی خروجی با کاری که از تجهیز می‌خواهید یکی باشد.
| تجهیز | کار اصلی | خروجی معمول | کجا به کار می‌آید |
|---|---|---|---|
| گیج معمولی | نمایش محلی فشار | ندارد؛ فقط عقربه یا رقم روی دستگاه | پایش چشمی خط، مخزن و تابلوهای ساده |
| گیج تماسی | نمایش محلی به‌علاوه فرمان حدی | قطع و وصل کنتاکت | آلارم و روشن یا خاموش کردن پمپ و کمپرسور |
| سنسور فشار | حس کردن فشار | سیگنال ضعیف، غالباً میلی‌ولت | داخل ماشین و طرح‌هایی با مدار تقویت جدا |
| ترانسمیتر فشار | تبدیل فشار به سیگنال صنعتی | اغلب ۴ تا ۲۰ میلیآمپر | PLC، اتاق کنترل و کابل طولانی |
اگر بین این ردیف‌ها مردد هستید، فشار کاری، فاصله تا تابلو و نوع فرمان را بنویسید تا مسیر خرید کوتاه شود.
اگر عدد فقط باید با چشم دیده شود، گیج معمولی کافی است. اگر عبور از یک آستانه باید مداری را قطع یا وصل کند، گیج تماسی همان کار را میکند. اگر المان داخل دستگاه میماند و مدار واسط جدا ساخته می‌شود، سنسور با سیگنال ضعیف به‌جا است. اگر عدد باید سالم تا PLC برسد، ترانسمیتر با خروجی ۴ تا ۲۰ میلیآمپر انتخاب متعارف است. روغن قاب را هم با تمیزی سیال اشتباه نگیرید؛ آن مایع فقط عقربه را در لرزش آرام میکند.
برای دیدن مدل‌های موجود یا پرسیدن رنج و خروجی مناسب همین خط، از مسیر زیر استفاده کنید.
خرید گیج فشارتماس با فارس کنترل
گیج فشار معمولی فقط فشار را در محل نشان میدهد و خروجی الکتریکی ندارد؛ نه جریان، نه ولتاژ و نه کنتاکت. عنصر رایج آن لوله بوردون است و اپراتور باید کنار تجهیز بایستد و عقربه را بخواند. اگر در مشخصات عبارت خروجی الکتریکی نیامده باشد، عدد فقط روی صفحه میماند. نبودِ سیم به معنی خرابی نیست، چون این تجهیز از اول برای مشاهده محلی ساخته شده است.
نه. گیج تماسی صفحه و عقربه دارد و با رسیدن عقربه به نقطه تنظیم، کنتاکت را باز یا بسته میکند، ولی خروجی‌اش روشن و خاموش است نه یک عدد پیوسته. نمی‌گوید فشار دقیقاً چقدر است؛ فقط خبر میدهد که از حد گذشته یا هنوز نرسیده است. برای ثبت منحنی یا کنترل تدریجی شیر، جای ترانسمیتر را نمی‌گیرد.
نه. سنسور فشار تغییر فشار را حس میکند و آن را به سیگنال خام و غالباً میلیولتی تبدیل میکند که به ولتاژ تغذیه حسگر وابسته است. این سطح برای کارت جریان PLC و کابل بلند کنار موتور مناسب نیست. ترانسمیتر همان حس کردن را انجام میدهد، ولی سیگنال ضعیف را به خروجی قابل انتقال، اغلب ۴ تا ۲۰ میلیآمپر، تبدیل میکند.
نه. گلیسیرین یا سیلیکون دور مکانیزم عقربه است و با سیال داخل لوله یکی نمی‌شود. کار این مایع کند کردن نوسان عقربه در لرزش و ضربان است، نه تمیز کردن فرآیند. پُر بودن قاب نه نشانه بهداشت اندازه‌گیری است و نه جایگزین جنس قطعات در تماس با سیال.
