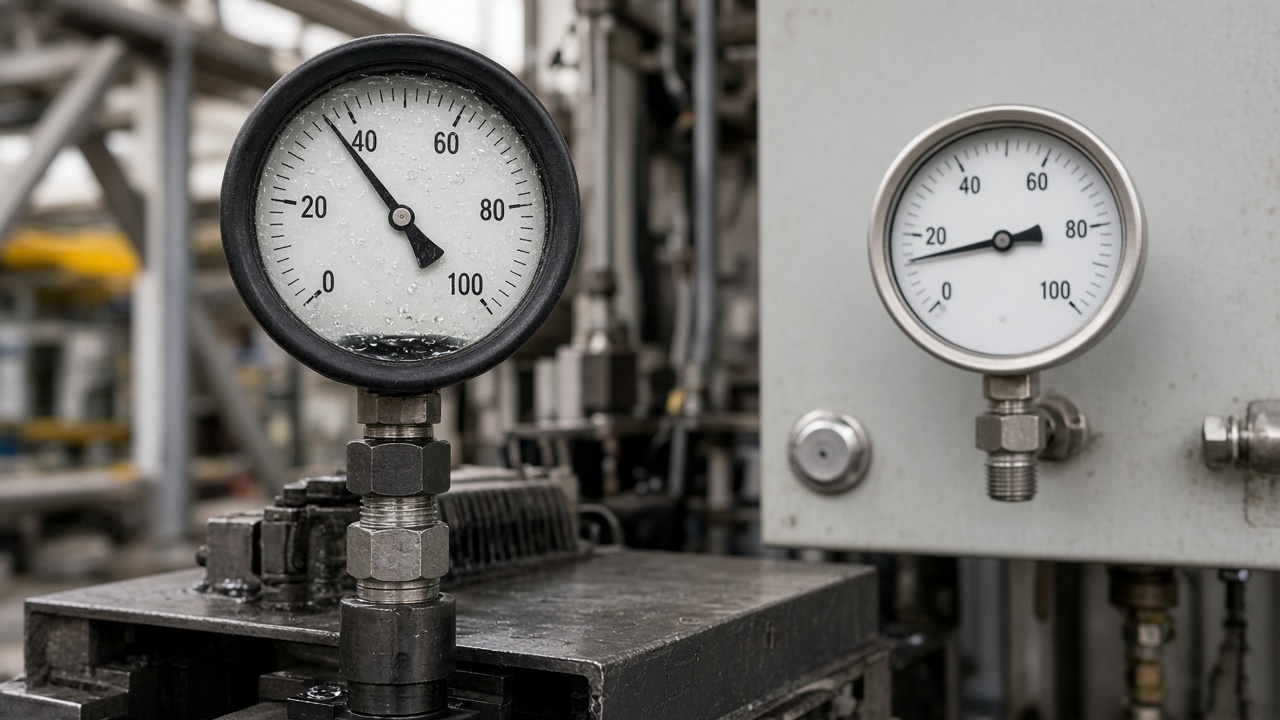

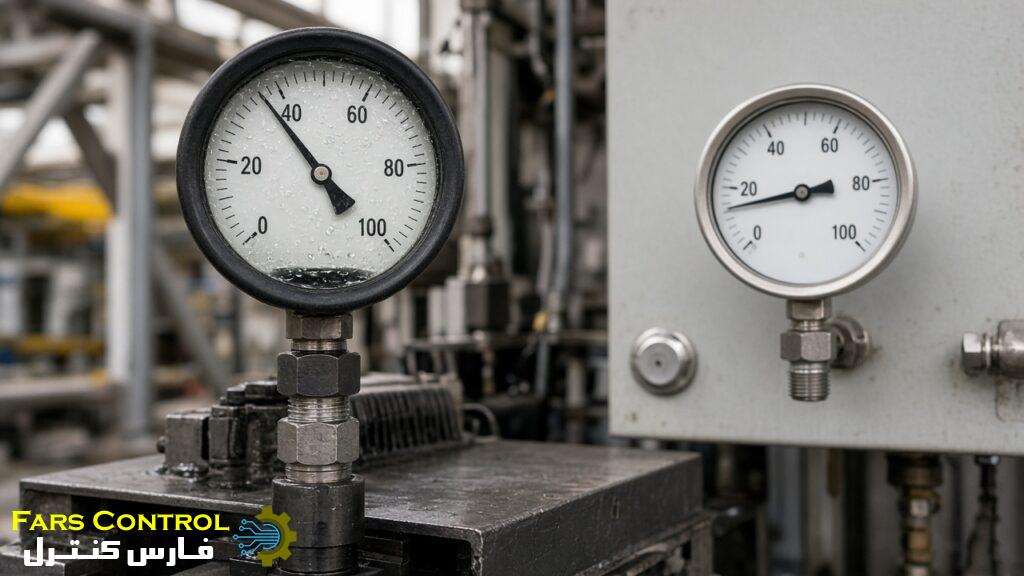

خیلی از گیج‌ها روی کاغذ، با یک رنج و یک قطر رزوه، شبیه هم‌اند. تفاوت موقع نصب معلوم میشود: عقربه روی پمپ آن‌قدر می‌لرزد که عددی خوانده نمیشود، شیشه در سرمای شب بخار می‌گیرد، یا گیجی که برای هوا مناسب بوده روی خط اکسیژن بسته میشود. خشک یا روغنی بودن محفظه یکی از همین تصمیم‌هاست و سیال داخل لوله را تمیزتر نمی‌کند. مایع پُرکننده دور مکانیزم عقربه است تا نوسان را بگیرد.
اگر شرایط خط را می‌دانید، مدل مناسب را در دسته گیج فشار ببینید.

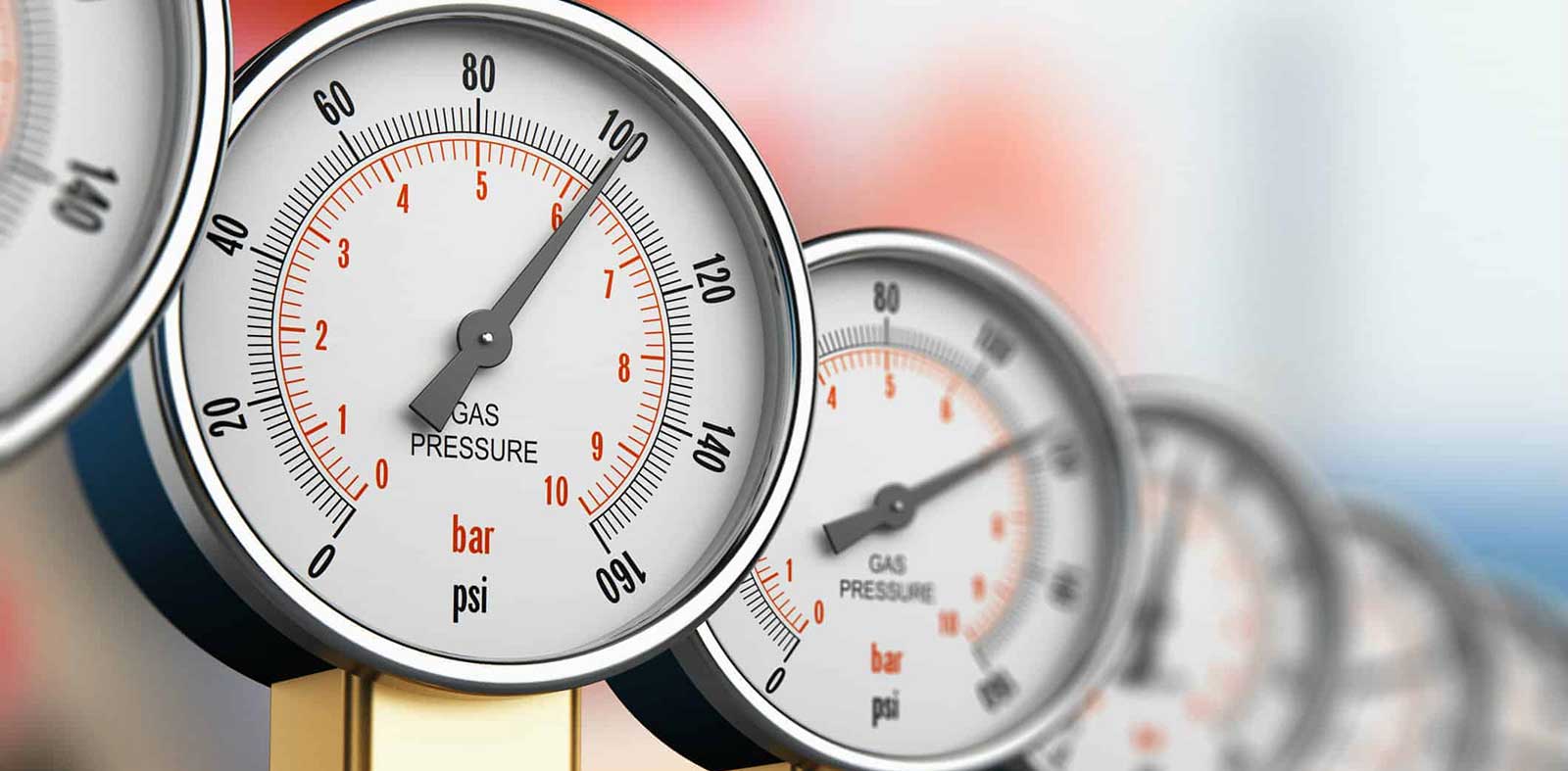

گیج خشک محفظه‌ای است که با گلیسیرین یا سیلیکون پُر نشده است. عقربه مستقیم به مکانیزم وصل است و در خطی که فشار تقریباً ثابت است و بدنه نمی‌لرزد، عدد را روشن نشان میدهد. هوا و گازهای خشک در تأسیسات آرام، تابلوهایی دور از کمپرسور، و نقاطی که فقط گهگاه به آن‌ها سر می‌زنند، معمولاً با همین مدل راه می‌افتند. قیمت و نگهداری هم ساده‌تر است، چون نشتی مایع پُرکننده و هواگیری محفظه موضوعیت ندارد.
محدودیت گیج خشک همان جایی است که مزیتش تمام میشود. ضربان خروجی پمپ، ارتعاش شاسی کمپرسور و شوک باز و بسته شدن شیر، عقربه را مدام می‌پراند. خواندن در این حالت حدس است، نه اندازه‌گیری، و سایش قطعات متحرک هم زودتر گیج را از تنظیم خارج می‌کند. اگر چنین شرایطی دائمی است، خشک ماندن محفظه صرفه‌جویی نیست؛ یعنی پذیرش خطای خواندن.
در گیج روغنی فضای دور صفحه و مکانیزم با مایع پُر میشود. گلیسیرین رایج‌ترین انتخاب است، چون در دمای معمول کارخانه به‌اندازه کافی غلیظ است که پرش عقربه را آرام کند و آن‌قدر سفت نیست که عقربه از فشار واقعی عقب بماند. این لایه سایش حاصل از لرزش مداوم را هم کم می‌کند. کاربرد شاخص آن خروجی پمپ، کمپرسور، هیدرولیک و هر خطی است که فشار ضربان دارد.
این روغن وارد مسیر فرآیند نمیشود و ذرات سیال را هم جدا نمی‌کند. تمیز بودن اندازه‌گیری به جنس بوردون، آب‌بند و اتصال بستگی دارد، نه به پُر بودن قاب.
گلیسیرین برای محوطه و سالن با دمای متعارف انتخاب پیشفرض است. وقتی محیط سرد میشود غلیظ‌تر میشود، حرکت عقربه کند میشود و در سرمای شدید ممکن است خواندن عملاً بی‌فایده شود. روغن سیلیکون در دمای پایین‌تر روانتر میماند و برای گیجی که بیرون سالن، کنار برج خنک‌کننده یا در اقلیم سرد نصب میشود گزینه مناسب‌تری است. به همین دلیل عبارت «روغنی» بهتنهایی کافی نیست و باید نوع مایع در سفارش بیاید.
اگر دمای محیط از حدود منفی بیست درجه سانتیگراد پایین‌تر می‌رود، گلیسیرین کند یا ناکارآمد میشود و سیلیکون انتخاب درست‌تری است. برای دمای متعارف سالن، گلیسیرین همان کار را با هزینه کمتر انجام میدهد. دمای خود سیال اگر خیلی بالا باشد با مایع داخل قاب حل نمیشود و باید حد دمای اتصال جداگانه دیده شود.
گازی که اکسیدکننده قوی است با روغن و گلیسیرین سازگار فرض نمیشود. اکسیژن نمونه شناخته‌شده این گروه است و کلر هم نباید با عادت «هر گیج صنعتی را روغنی می‌خریم» سفارش داده شود. تماس باقی‌مانده روغن با چنین گازی می‌تواند واکنش شدید ایجاد کند. بنابراین پیشفرض درست، گیج خشک و تمیزشده برای همان گاز است، نه گیج انبار که محفظه‌اش از قبل با گلیسیرین پُر شده است. سیلیکون هم مجوز خودکار برای این سرویسها نیست.
در سفارش، نام گاز و الزام تمیز بودن قطعات در تماس با سیال را بنویسید. گیج گلیسیرینی آماده جایگزین گیج مخصوص اکسیژن یا کلر نیست.
قطرهای پرمصرف حدود ۶۳، ۱۰۰ و ۱۶۰ میلی‌متر است. صفحه ۴۰ یا ۵۰ میلی‌متر برای فضای تنگ و خواندن از نزدیک است و صفحه بزرگ‌تر وقتی به کار می‌آید که فاصله چشم تا گیج زیاد باشد. کلاس دقیق‌تر را باید در برگه همان مدل دید، نه اینکه از روی قطر حدس زد.
اتصال از پایین برای نصب روی انشعاب لوله مناسب است، چون صفحه روبه‌روی کسی می‌ایستد که کنار خط راه می‌رود. اتصال از پشت، مرکزی یا متمایل به پایین، برای زمانی است که گیج روی تابلو یا پانل می‌نشیند و رزوه از پشت صفحه عبور می‌کند. انتخاب اشتباه یعنی یا عقربه به سمت دیوار است یا بدنه تابلو باید سوراخ‌کاری دوباره شود.
روی صفحه بسیاری از گیج‌های صنعتی عددی مثل ۱، ۱٫۶ یا ۲٫۵ دیده میشود. این کلاس دقت، طبق روال استاندارد اروپایی این تجهیزات، حد خطا را نسبت به کل محدوده اندازه‌گیری بیان می‌کند، نه نسبت به فشاری که همان لحظه نشان داده میشود. گیج صفر تا ۱۰ بار با کلاس ۱٫۶ می‌تواند تا حدود ۰٫۱۶ بار خطا داشته باشد، چه عقربه نزدیک ۲ بار باشد و چه نزدیک ۸ بار. به همین دلیل درصدِ روی کاتالوگ را نباید با درصدِ مقدار خوانده‌شده عوضی گرفت.
برای پایش عمومی خط کلاس ۱ یا ۱٫۶ رایج است و کلاس‌های دقیق‌تر، مثل ۰٫۶، بیشتر برای آزمون به کار می‌روند. اگر اختلافی کوچک‌تر از این حاشیه تعیین‌کننده است، اندازه‌گیری الکتریکی مناسب‌تر از عقربه است. فرق گیج، سنسور و ترانسمیتر را در مقاله فرق گیج فشار، سنسور فشار و ترانسمیتر فشار شرح داده‌ایم.
رنج و نوع محفظه را که مشخص کردید، موجودی و مشاوره را از همین‌جا ادامه دهید.
عقربه نباید در کار عادی ته صفحه بچسبد. برای فشار نسبتاً پایدار، فشار کاری را حول سه‌چهارم کل محدوده، یا پایین‌تر از آن، انتخاب کنید تا هم خواندن در بخش بازِ مدرج باشد و هم عنصر اندازه‌گیری مدام در انتهای کورس خسته نشود. اگر خط ضربان یا لرزش دارد، کمی محافظه‌کارتر باشید و فشار معمول را نزدیک دوسوم محدوده بگذارید و در کنارش از محفظه روغنی یا اسنابر استفاده کنید. رنج خیلی باز هم خوب نیست، چون همان خطای درصدیِ کل مقیاس، روی عدد کوچک شما درشت‌تر دیده میشود.
فشار لحظه‌ای بالاتر از محدوده، حتی اگر گیج نترکد، می‌تواند صفر عقربه را جابه‌جا کند. جدول زیر تصمیم را یکجا نشان میدهد.
| وضعیت خط | انتخاب عملی |
|---|---|
| فشار پایدار و لرزش کم | گیج خشک |
| پمپ، کمپرسور، ضربان فشار | محفظه با گلیسیرین |
| محیط سردتر از حدود منفی بیست درجه | روغن سیلیکون به‌جای گلیسیرین |
| اکسیژن یا کلر | گیج خشکِ مخصوص همان گاز، بدون گلیسیرین پیشفرض |
| خواندن از فاصله | صفحه ۱۰۰ یا ۱۶۰ میلی‌متر |
| نصب روی لوله | اتصال از پایین |
| نصب روی تابلو | اتصال از پشت |
| فشار کاری پایدار | حدود سه‌چهارم محدوده یا کمتر |
اگر یکی از ردیف‌ها با خط شما نمی‌خواند، قبل از نصب بپرسید تا گیج دوباره خریداری نشود.
گیج خشک برای خط آرام و کم‌لرزش خوانا و به‌صرفه است. گلیسیرین وقتی لازم میشود که عقربه از ضربان و ارتعاش ناخوانا شده باشد، نه برای تمیز نشان دادن سیال. سیلیکون برای سرمایی است که گلیسیرین در آن کند میشود. اکسیژن و کلر از این عادت جدا هستند. قطر صفحه را با فاصله چشم، اتصال را با لوله یا تابلو، کلاس دقت را با درصد کل محدوده، و رنج را با فشار کاری حول سه‌چهارم مقیاس تنظیم کنید.
برای دیدن مدل‌های خشک و روغنی یا سپردن همین مشخصات به بخش فروش، مسیر زیر باز است.
خرید گیج فشارتماس با فارس کنترل
نه. مایع پرکننده دور مکانیزم عقربه است، وارد مسیر فرآیند نمیشود و ذرات سیال را جدا نمی‌کند. تمیز بودن اندازه‌گیری به جنس بوردون، آب‌بند و اتصال بستگی دارد، نه به پر بودن قاب. گلیسیرین پرش عقربه را آرام می‌کند و سایش ناشی از لرزش مداوم را کم می‌کند.
نه، اگر ضربان یا لرزش دائمی باشد. گیج خشک با گلیسیرین یا سیلیکون پر نشده و در خط آرام با فشار تقریباً ثابت عدد را روشن نشان میدهد. ضربان پمپ و ارتعاش کمپرسور عقربه را می‌پراند و خواندن را به حدس تبدیل می‌کند. در آن شرایط خشک ماندن محفظه پذیرش خطای خواندن است، نه صرفه‌جویی.
اگر محیط از حدود منفی بیست درجه سانتیگراد سردتر شود، گلیسیرین غلیظ و کند یا ناکارآمد میشود و روغن سیلیکون روانتر میماند. برای دمای متعارف سالن، گلیسیرین همان کار را با هزینه کمتر انجام میدهد. عبارت روغنی بهتنهایی کافی نیست و نوع مایع باید در سفارش بیاید.
نه. اکسیژن با روغن و گلیسیرین سازگار فرض نمیشود و کلر را هم نباید با عادت خرید گیج روغنی سفارش داد. پیشفرض درست، گیج خشک و تمیزشده برای همان گاز است. سیلیکون مجوز خودکار این سرویسها نیست و گیج گلیسیرینی آماده جایگزین گیج مخصوص اکسیژن یا کلر نیست.
